Назначение выводов ввода-вывода и их функции
Это устаревший (legacy) продукт. Информация приведена в том виде, в каком она была задокументирована изначально, с отдельными исправлениями и правками для ясности и стиля.

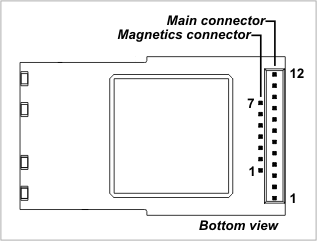

У EM203A два разъёма - основной и разъём магнитных компонентов. В зависимости от версии EM203A разъём магнитных компонентов может быть впаян направленным вверх или вниз, как описано в разделе Габаритные размеры.

Функции и описание выводов
Основной разъём
| Номер контакта | Название сигнала | Направление | Описание |
| #1 | MD* | Вход | Вывод выбора режима |
| #2 | RST | Вход | Сброс, активный высокий уровень |
| #3 | P3 DTR* | Вход/выход Выход | Линия ввода-вывода общего назначения Выход «терминал данных готов» (DTR) |
| #4 | P2 DSR* | Вход/выход Вход | Линия ввода-вывода общего назначения Вход «набор данных готов» (DSR) |
| #5** | L3 SG* | Выход Выход | Выход светодиода 3 Линия управления зелёным светодиодом состояния |
| #6** | L4 SR* | Выход Выход | Выход светодиода 4 Линия управления красным светодиодом состояния |
| #7** | VCC | Положительный вход питания, 5V номинал, +/- 5%, около 220mA | |
| #8** | GND | Земля | |
| #9 | RX | Вход | Линия приёма последовательного порта |
| #10 | TX | Выход | Линия передачи последовательного порта |
| #11 | P4 CTS/SEL* | Вход/выход Вход | Линия ввода-вывода общего назначения Вход «готов к передаче» (CTS); вход выбора полного или полудуплексного режима |
| #12 | P5 RTS/DIR* | Вход/выход Выход | Линия ввода-вывода общего назначения Выход «запрос на передачу» (RTS, полнодуплексный режим); выход управления направлением данных (полудуплексный режим) |
* Реализовано в прошивке (поддерживается через прошивку).
** У устройства EM203A (без опции «D») эти выводы также продолжены вверх, чтобы потенциально сопрягаться с модулем RJ203A.
Разъём магнитных компонентов
| Номер контакта | Название сигнала | Направление | Описание |
| #1 | RX+ | Вход | Порт Ethernet, положительная линия дифференциальной входной пары |
| #2 | RX- | Вход | Порт Ethernet, отрицательная линия дифференциальной входной пары |
| #3 | AVCC | Выход | «Чистый» выход питания 3.3V для схемы магнитных компонентов |
| #4 | TX+ | Выход | Порт Ethernet, положительная линия дифференциальной выходной пары |
| #5 | TX- | Выход | Порт Ethernet, отрицательная линия дифференциальной выходной пары |
| #6 | L1(EG) | Выход | Линия управления зелёным светодиодом состояния Ethernet. |
| #7 | L2(EY) | Выход | Линия управления жёлтым светодиодом состояния Ethernet. |
