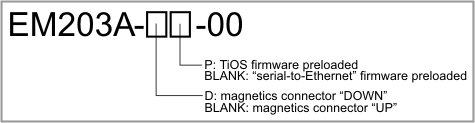

EM203A выпускается в нескольких версиях. Схема нумерации устройств такова:
Примеры допустимых номеров моделей
| Номер модели | Описание |
| EM203A-00 | Разъём настроен для сопряжения с модулем разъёма с магнитными компонентами EM203A, модуль поставляется с прошивкой «serial-to-Ethernet» |
| EM203A-D-00 | Разъёмы настроены для сопряжения с платой хоста, модуль поставляется с прошивкой «serial-to-Ethernet» |
| EM203A-DP-00 | Разъёмы настроены для сопряжения с платой хоста, модуль поставляется с прошивкой TiOS |
Заказ комбинации модулей EM203A и RJ203A
EM203A можно заказать вместе с модулем RJ203A. Чтобы получить эти два модуля в собранном виде, укажите в заказе «RJ203A+EM203A», если нужен EM203A с предзагруженной прошивкой «serial-to-Ethernet», или «RJ203A+EM203A-P», если нужен EM203A с предзагруженной прошивкой TiOS.
Технические характеристики
| Интерфейс Ethernet | 10/100BaseT Ethernet, магнитные компоненты не встроены |
| Последовательные порты | 1 порт, уровни CMOS |
| Возможности UART | Скорость до 115'200 бит/с; чётность: нет/чётная/нечётная/маркер/пробел, 7/8 бит на символ; полнодуплексный режим UART с дополнительным управлением потоком* и полудуплексный режим UART с автоматическим управлением направлением*; линии RX, TX, RTS*, CTS*, DTR* и DSR*. |
| Светодиоды | x4 : красный и зелёный светодиоды состояния*, жёлтый и зелёный светодиоды состояния Ethernet |
| Макс. ток нагрузки каждой линии ввода-вывода | 10mA |
| Поддерживаемые сетевые протоколы* | UDP*, TCP*, ICMP (ping)* и DHCP*. |
| Номинальное напряжение питания (вывод VCC) | DC 5.0V, +/- 5% |
| Сброс устройства | Корректный сброс должен обеспечиваться снаружи, вывод RST имеет активный ВЫСОКИЙ уровень |
| Макс. рабочий ток | 220mA |
| Рабочая температура | от -20 до +70 °C |
| Рабочая относительная влажность | 10-90% |
| Габаритные размеры (без выводов) | 30.1x18.1x12.5mm |
| Упаковка | Устройства EM203A: лоток, 30 модулей в лотке Комбинация модулей EM203A+RJ203A: туба, 10 модулей в тубе |
* Реализовано в прошивке (поддерживается через прошивку).
Все характеристики приведены для справки. Tibbo не несёт ответственности за возможные ошибки в этом руководстве и не обязуется обновлять содержащуюся в нём информацию.
