Линии Ethernet и данные разъёма с магнитными компонентами
Внимание
Это устаревший (legacy) продукт. Информация приведена в том виде, в каком она была задокументирована изначально, с отдельными исправлениями и правками для ясности и стиля.
Функции и описание выводов
| Номер контакта | Название сигнала | Направление | Описание |
| Разъём магн. комп., #1 | RX+ | Вход | Порт Ethernet, положительная линия дифференциальной входной пары |
| Разъём магн. комп., #2 | RX- | Вход | Порт Ethernet, отрицательная линия дифференциальной входной пары |
| Разъём магн. комп., #9 | TX+ | Выход | Порт Ethernet, положительная линия дифференциальной выходной пары |
| Разъём магн. комп., #10 | TX- | Выход | Порт Ethernet, отрицательная линия дифференциальной выходной пары |
| Разъём магн. комп., #11 | AVCC | Выход | «Чистый» выход питания 3.3V для схемы магнитных компонентов |

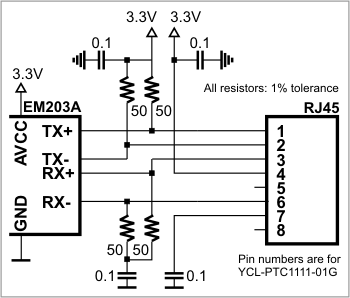

Порт Ethernet модуля EM203A - типа 100/10BaseT. В электронике EM203A магнитных компонентов Ethernet нет, поэтому схему магнитных компонентов необходимо подключить снаружи к выводам TX+, TX-, RX+, RX- и AVCC. Вывод AVCC выдаёт чистое питание для схемы магнитных компонентов, которая очень чувствительна к шумам. Напряжение на выходе AVCC - 3.3V.
Внимание
Не соединяйте выводы AVCC и VCC между собой! Это приведёт к необратимому повреждению EM203A.
Один из вариантов реализации Ethernet-части - использовать модуль разъёма с магнитными компонентами RJ203.
