Тепловой режим
Контроллер Ethernet DM9000B на EM203 при нормальной работе может сильно нагреваться. Для отвода лишнего тепла на верхнюю часть DM9000B наклеена теплопроводящая наклейка.
Внимание

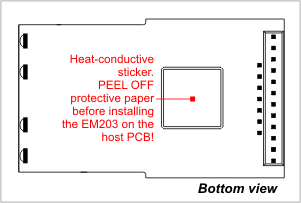

В модуле EM203 есть теплопроводящая наклейка. Перед установкой модуля на главную печатную плату защитную бумагу необходимо снять.
Чтобы ещё сильнее снизить рабочую температуру EM203, советуем сделать на главной печатной плате медную площадку, контактирующую с теплопроводящей наклейкой.
Наилучшие результаты достигаются, когда:
- Медная площадка как можно больше.

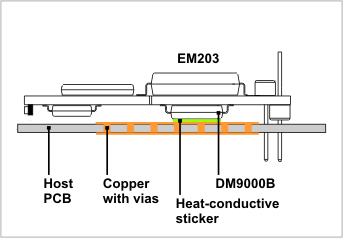

- Медные площадки сделаны с обеих сторон главной печатной платы и соединены между собой множеством крупных переходных отверстий.
