Светодиоды на плате

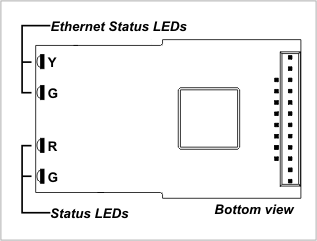

На EM203 есть четыре светодиода состояния, удобно расположенные вдоль края платы модуля. Чтобы эти светодиоды были видны снаружи, в крышке вашего изделия можно сделать небольшое окно или отверстие (см. рисунок в разделе «Линии Ethernet и данные о разъёме с магнитной частью»). Если EM203 используется вместе с модулем RJ203, светодиоды состояния EM203 видны через прозрачную часть корпуса RJ203.

Функции светодиодов на плате

Жёлтый светодиод состояния Ethernet

Горит, когда EM203 устанавливает с концентратором соединение на скорости 100Mb. Если соединение установлено на 10Mb, светодиод остаётся выключенным.

Зелёный светодиод состояния Ethernet

Загорается, когда к модулю подключён активный кабель Ethernet. При получении каждого пакета Ethernet кратковременно гаснет.

Красный и зелёный светодиоды состояния

Управляются прошивкой EM203 и обеспечивают гибкую индикацию состояния.

Линии управления светодиодами

В EM203 также есть четыре линии управления светодиодами, которые позволяют добавить внешние светодиоды параллельно встроенным для лучшей заметности.
