Линии питания, сброса и выбора режима

Питать EM1206 следует от стабилизированного источника постоянного тока с номинальным выходным напряжением 3.3V (допуск ±5%). Потребляемый ток EM1206 составляет примерно 230mA (PLL включена, режим 100BaseT). Очень важно обеспечить подходящее питание: плохо собранная схема может повлиять на работу EM1206. Советуем использовать импульсный источник питания. Один из примеров такой схемы (не единственный) показан ниже.

Специальный внешний сброс не требуется. У EM1206 есть надёжная схема сброса при включении питания с обнаружением просадки напряжения. При желании к выводу RST модуля EM1206 можно подключить кнопку сброса или другую схему, формирующую сброс. Это позволит создавать «внешние» сбросы. Активный уровень линии RST - HIGH. Если вывод RST не используется, его можно оставить неподключённым.

Основная тактовая частота EM1206 формируется кварцем 11.0592MHz, подключённым к схеме PLL на плате. Когда PLL выключена, EM1206 тактируется частотой 11.0592MHz. Когда PLL включена, основная частота в восемь раз выше - 88.4736MHz. Естественно, при включённой PLL EM1206 работает в восемь раз быстрее и потребляет больший ток (230mA при включённой PLL против 110mA при выключенной). Основная тактовая частота также влияет на скорость последовательных портов в режиме UART и на частоту, которую выдаёт генератор прямоугольных импульсов.

Выключать и включать PLL во время работы EM1206 нельзя, потому что при смене режима PLL её выходу нужно время на стабилизацию. По этой причине режим PLL модуля EM1206 можно менять только при сбросе. Специальная внутренняя схема задержки удерживает EM1206 в состоянии сброса, пока частота PLL не стабилизируется.

В отличие от EM1000, у EM1206 нет аппаратного вывода для управления состоянием PLL. После включения питания PLL всегда включена. Ваше приложение Tibbo BASIC/C может менять режим PLL программно. Приложение может проверить текущий режим PLL через объект sys. Если режим PLL нужно изменить, приложение может задать новый режим, а затем выполнить внутренний сброс (также через объект sys.). Внутренний сброс идентичен сбросу при включении питания или внешнему сбросу с одним отличием: режим PLL не возвращается к значению по умолчанию «PLL включена», а устанавливается таким, как его задало приложение перед сбросом.

Назначение линии MD описано в разделе Кнопка настройки (MD) / линия MD.

Схема питания

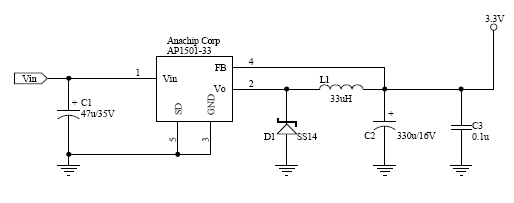

Хорошо работают многие схемы питания. Ниже показана та, которую использует Tibbo. Схема допускает входное напряжение в диапазоне 9V~24V.

Примечания:

• U1 (AP1501-33) - популярная микросхема питания производства Anachip (теперь Diodes Inc. - www.diodes.com).
• Конденсаторы C1 и C2: не используйте SMD-конденсаторы, берите обычные алюминиевые конденсаторы для монтажа в отверстия. Это заметно снижает шум, создаваемый источником питания.
• Это аналоговая схема, поэтому важна топология. Постарайтесь выполнить разумно хорошую разводку.
