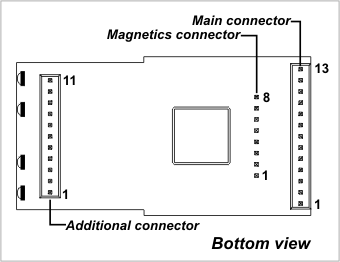

У EM1206 три разъёма: основной, дополнительный и разъём магнитных элементов. В зависимости от версии EM1206 разъём магнитных элементов можно впаять лицевой стороной вверх или вниз, как описано в разделе Механические размеры.
Основной разъём
| Контакт № | Назначение | Описание |
| 1 | VCCB | Резервное питание часов реального времени. Не подключайте напрямую к 3.3V! |
| 2 | MD | Вывод выбора режима. |
| 3 | RST | Линия сброса, активный уровень - высокий. |
| 4(1,2,3) | GPIO5/P0.5/TX2/INT5 | Линия ввода-вывода общего назначения 5 (P0.5); выход TX, W1, dout последовательного порта 2; линия прерывания 5. |
| 5(1,2,3) | GPIO4/P0.4/RX2/INT4 | Линия ввода-вывода общего назначения 4 (P0.4); вход RX, W1, din последовательного порта 2; линия прерывания 4. |
| 6(1,2,3) | GPIO6/P0.6/RX3/INT6 | Линия ввода-вывода общего назначения 6 (P0.6); вход RX, W1, din последовательного порта 3; линия прерывания 6. |
| 7(1,2,3) | GPIO7/P0.7/TX3/INT7 | Линия ввода-вывода общего назначения 7 (P0.7); выход TX, W1, dout последовательного порта 3; линия прерывания 7. |
| 8 | VCC | Положительный вход питания, номинал 3.3V, ±5%, максимальный потребляемый ток 230mA (100BaseT, PLL включена). |
| 9 | GND | Общая земля системы. |
| 10(1,2,3) | GPIO0/P0.0/RX0/INT0 | Линия ввода-вывода общего назначения 0 (P0.0); вход RX, W1, din последовательного порта 0; линия прерывания 0. |
| 11(1,2,3) | GPIO1/P0.1/TX0/INT1 | Линия ввода-вывода общего назначения 1 (P0.1); выход TX, W1, dout последовательного порта 0; линия прерывания 1. |
| 12(1,2,3) | GPIO2/P0.2/RX1/INT2 | Линия ввода-вывода общего назначения 2 (P0.2); вход RX, W1, din последовательного порта 1; линия прерывания 2. |
| 13(1,2,3) | GPIO3/P0.3/TX1/INT3 | Линия ввода-вывода общего назначения 3 (P0.3); выход TX, W1, dout последовательного порта 1; линия прерывания 3. |
- Эта линия выдерживает 5V и может подключаться к 5V-устройствам CMOS напрямую.
- Эта линия может служить линией RTS/Wout/cout последовательного порта (если это не мешает другим функциям).
- Эта линия может служить линией CTS/W0&1in/cin последовательного порта (если это не мешает другим функциям).
Дополнительный разъём
| Контакт № | Назначение | Описание |
| 1 | SG | Линия управления зелёным светодиодом состояния. |
| 2 | SR | Линия управления красным светодиодом состояния. |
| 3(1,2) | GPIO16/CO | Линия ввода-вывода общего назначения 16 (не входит ни в один порт); линия выхода прямоугольного сигнала. |
| 4(1,2) | GPIO8/P1.0 | Линия ввода-вывода общего назначения 8 (P1.0). |
| 5(1,2) | GPIO9/P1.1 | Линия ввода-вывода общего назначения 9 (P1.1). |
| 6(1,2) | GPIO10/P1.2 | Линия ввода-вывода общего назначения 10 (P1.2). |
| 7(1,2) | GPIO11/P1.3 | Линия ввода-вывода общего назначения 11 (P1.3). |
| 8(1,2) | GPIO12/P1.4 | Линия ввода-вывода общего назначения 12 (P1.4). |
| 9(1,2) | GPIO13/P1.5 | Линия ввода-вывода общего назначения 13 (P1.5). |
| 10(1,2) | GPIO14/P1.6 | Линия ввода-вывода общего назначения 14 (P1.6). |
| 11(1,2) | GPIO15/P1.7 | Линия ввода-вывода общего назначения 15 (P1.7). |
- Эта линия выдерживает 5V и может подключаться к 5V-устройствам CMOS напрямую.
- Эту линию можно назначить линией RTS/Wout/cout последовательного порта.
Разъём магнитных элементов
| Контакт № | Назначение | Описание |
| 1 | RX+ | Порт Ethernet, положительная линия дифференциальной пары входного сигнала. |
| 2 | RX- | Порт Ethernet, отрицательная линия дифференциальной пары входного сигнала. |
| 3 | AVCC | «Чистый» выход питания 1.8V для цепей магнитных элементов. |
| 4 | --- | --- |
| 5 | --- | --- |
| 6 | AGND | Аналоговая земля. |
| 7 | TX+ | Порт Ethernet, положительная линия дифференциальной пары выходного сигнала. |
| 8 | TX- | Порт Ethernet, отрицательная линия дифференциальной пары выходного сигнала. |
