Светодиоды на плате

На плате EM1206 есть четыре светодиода состояния. Светодиоды удачно расположены на краю платы модуля. В крышке вашего изделия можно сделать небольшое окошко или отверстие, чтобы светодиоды EM1206 были видны снаружи. Когда EM1206 используется вместе с модулем RJ203, светодиоды состояния видны через прозрачную часть корпуса RJ203.

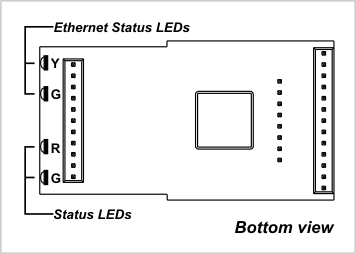

Схема расположения светодиодов состояния на плате EM1206.

Дополнительную информацию о светодиодах состояния см. в разделе Светодиоды состояния.
