Линии порта Ethernet

Порт Ethernet модуля EM1206 - типа 10/100BaseT. В электронику EM1206 магнитные элементы Ethernet не входят, поэтому магнитные цепи нужно подключить снаружи к выводам TX+, TX-, RX+, RX- и AVCC. Вывод AVCC выдаёт чистое питание 1.8V для магнитных цепей, которые очень чувствительны к шумам. Также предусмотрена отдельная аналоговая земля (AGND). Обратите внимание на следующее:

• AVCC - это выход!
• Не соединяйте AVCC с выводом VCC (основное питание). Это приведёт к неправильному напряжению на выводе AVCC. Судя по всему, немедленного необратимого повреждения EM1206 при этом не происходит, но схема работать не будет, а последствия длительного перенапряжения на линии AVCC неизвестны.

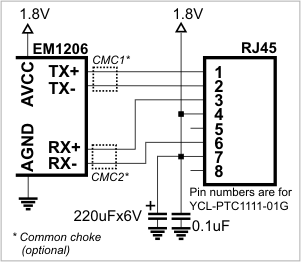

Можно использовать как отдельные магнитные элементы (например, YCL-PH163112), так и разъём RJ45 со встроенными магнитными элементами (например, YCL-PTC1111-01G). Вот схема подключения разъёма YCL-PTC1111-01G со встроенными магнитными элементами.

Как вариант, EM1206 можно использовать вместе с модулем RJ203 (разъём с магнитными элементами). Уникальная конструкция RJ203, на которую подана патентная заявка, «прячет» EM1206 под RJ203 и тем самым сводит к минимуму занимаемое место на плате-носителе. Подробнее см. документацию по RJ203 (механический чертёж комбинации модулей EM1206+RJ203 находится здесь).
