Тепловой режим

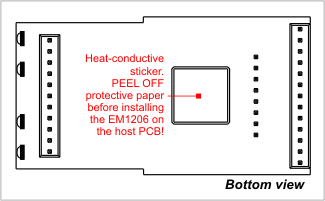

Контроллер Ethernet DM9000B модуля EM1206 при обычной работе модуля может сильно нагреваться. Чтобы помочь модулю рассеивать избыточное тепло, на верх DM9000B наклеена специальная теплопроводящая наклейка. Перед установкой модуля на базовую печатную плату защитную бумагу наклейки НУЖНО СНЯТЬ.

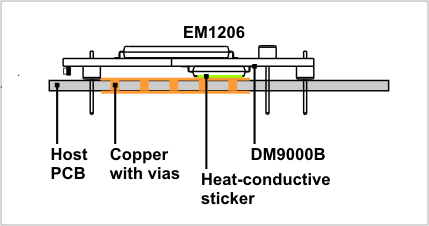

Чтобы ещё снизить рабочую температуру EM1206, советуем сделать на базовой печатной плате медную область, контактирующую с теплопроводящей наклейкой. Лучшие результаты достигаются, когда медная область больше и когда медные области есть с обеих сторон базовой платы и соединены несколькими крупными переходными отверстиями.
