DS1101

DS1101 можно питать через разъём питания, через вывод 9 разъёма DB9 (RS232) или через дополнительный модуль Power over Ethernet (PoE) (буква "P" в схеме обозначения моделей).

К входу на выводе 9 предъявляются те же требования к входному напряжению, что и к разъёму питания.

Дополнительный модуль PoE должен питаться напряжением 48V (номинальное), которое является стандартным для оборудования PoE. Об этом позаботится ваш коммутатор с поддержкой PoE. Модуль PoE выдаёт на выходе 12VDC.

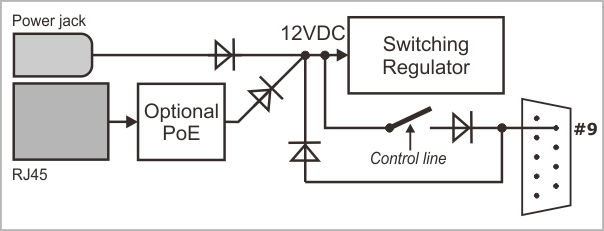

Внутри все три источника питания подключены к стабилизатору питания DS1101 через три диода, как показано на схеме ниже.

Вывод 9 разъёма DB9M также может подавать питание "12VDC" на подключённое последовательное устройство. Многие небольшие последовательные устройства, например сканеры штрихкодов, принимают питание на выводе 9 своих разъёмов DB9.

Мы намеренно взяли "12VDC" в кавычки: нет гарантии, что выходное напряжение будет ровно 12V. На самом деле это "входное напряжение минус падение напряжения на диоде", то есть чуть меньше входного. Если подать 12V на разъём питания, на выводе 9 вы получите около 11.7V.

Чтобы включить выключатель питания из приложения Tibbo BASIC/C, включите (настройте как выход) линию GPIO PL_IO_NUM8_PWROUT и установите на ней LOW. Дополнительную информацию по программированию см. в описании объекта io. и в документации по платформе DS1101.

Обратите внимание: устройства DS110x не могут одновременно содержать опции PoE и Wi-Fi.
