DS1102

DS1102 можно питать через разъём питания или через дополнительный модуль Power over Ethernet (PoE) (буква "P" в схеме обозначения моделей).

Модуль PoE должен питаться напряжением 48V (номинальное), которое является стандартным для оборудования PoE. Об этом позаботится ваш коммутатор с поддержкой PoE. Модуль PoE выдаёт на выходе 12VDC.

Внутри оба источника питания подключены к стабилизатору питания DS1102 через два диода, как показано на схеме ниже.

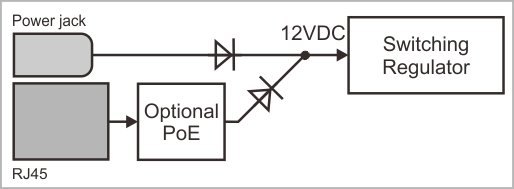

Принципиальная схема подключения питания DS1102.

Обратите внимание: устройства DS110x не могут одновременно содержать опции PoE и Wi-Fi.
