DS1100

DS1100 можно питать через разъём питания, через вывод 9 разъёма DB9 (RS232) или от дополнительного модуля Power over Ethernet (PoE) (буква «P» в схеме нумерации моделей).

К входу на выводе 9 предъявляются те же требования к входному напряжению, что и к разъёму питания.

Дополнительный модуль PoE должен получать питание 48V (номинальное), стандартное для оборудования PoE. Об этом позаботится ваш концентратор с поддержкой PoE. Выходное напряжение модуля PoE - 12VDC.

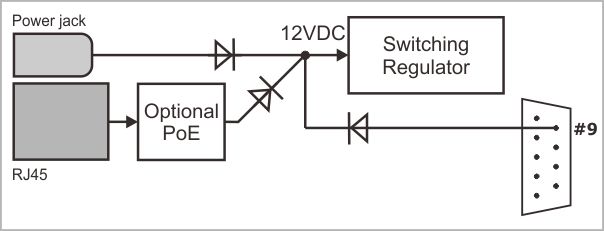

Внутри все три источника питания подключены к регулятору питания DS1100 через три диода, как показано на схеме ниже.
