Сканкод · дистрибьютор в РФ и СНГПодключение RJ203A к DM9000A
Модуль RJ203A подключается напрямую к Ethernet-контроллеру DAVICOM DM9000A. В таблице ниже показаны соединения между DM9000A и контактными площадками RJ203A:
| DM9000A | RJ203A |
| RXI- (#30) | RX- (первый ряд, #2) |
| RXI+ (#29) | RX+ (первый ряд, #1) |
| TX0- (#33) | TX- (первый ряд, #5) |
| TX0+ (#34) | TX+ (первый ряд, #4) |
| AVDD (#28) | AVCC (первый ряд, #3) |
Не забудьте подключить и земли!

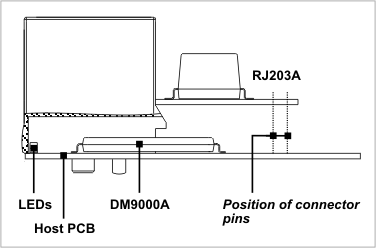

Чтобы в полной мере использовать уникальную конструкцию RJ203A, которая экономит место, разместите DM9000A (и/или другие компоненты по вашему усмотрению) под модулем. В корпусе модуля под разъёмом RJ45 есть значительная выемка. Эту область можно использовать для размещения различных компонентов платы. Кроме того, корпус RJ203A выполнен из полупрозрачного материала, поэтому светодиоды состояния также можно разместить внутри выемки, рядом с передней стенкой RJ203A. Так светодиоды будут видны через полупрозрачную переднюю грань RJ203A. Вдоль этой стенки легко помещаются четыре-шесть светодиодов.
