Сканкод · дистрибьютор в РФ и СНГКонтактные площадки

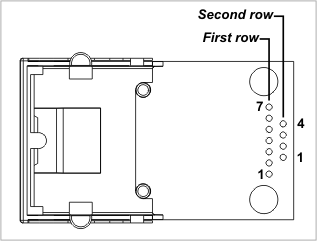

У RJ203A два ряда контактных площадок.
Первый ряд площадок
| #1 | RX+ | Выход | Порт Ethernet, положительная линия дифференциальной пары входного сигнала |
| #2 | RX- | Выход | Порт Ethernet, отрицательная линия дифференциальной пары входного сигнала |
| #3 | AVCC | Вход | «Чистое» питание 3.3V для схемы магнетиков |
| #4 | TX+ | Вход | Порт Ethernet, положительная линия дифференциальной пары выходного сигнала |
| #5 | TX- | Вход | Порт Ethernet, отрицательная линия дифференциальной пары выходного сигнала |
| #6 | --- | <не используется> | |
| #7 | --- | <не используется> |
Второй ряд площадок
| #1 | --- | <не используется> | |
| #2 | --- | <не используется> | |
| #3 | --- | <не используется> | |
| #4 | GND | Земля |
