Комплект для монтажа DMK100 на DIN-рейку или на стену

Комплект для монтажа DMK100 на DIN-рейку или на стену используется для крепления последовательных серверов устройств DS100 и DS203 на стену или DIN-рейку. В комплект входят:

• Металлическая пластина x1
• Кронштейн для монтажа на DIN-рейку x2
• Винт x6

Монтаж DS100/DS202 на стену

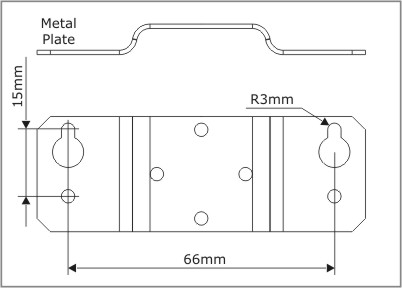

На металлической пластине две пары монтажных отверстий: одна для «постоянного» монтажа и другая для «легкого демонтажа».

Прикрепите металлическую пластину к DS100/DS202, как показано ниже.

Монтаж DS100/DS203 на DIN-рейку

Сначала соберите детали, как показано на рисунке ниже.

Затем прикрепите металлическую пластину к DS100/DS203:

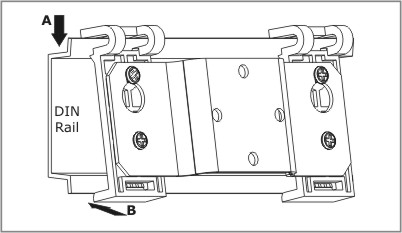

Защёлкните DS100/DS203 на DIN-рейке, как показано ниже. ВАЖНО! Будьте осторожны, снимая DS100/DS203 с DIN-рейки. Слишком сильное усилие может повредить кронштейны или ослабить их крепление.
