Сканкод · дистрибьютор в РФ и СНГAN012. Создание встроенного источника питания
Эта рекомендация адресована OEM-производителям и заказчикам, которые встраивают модули Tibbo в свои существующие изделия. Она описывает, как создать надёжный источник питания, который стабильно питает, например, модуль EM200 при входном напряжении от 9V до 35V.

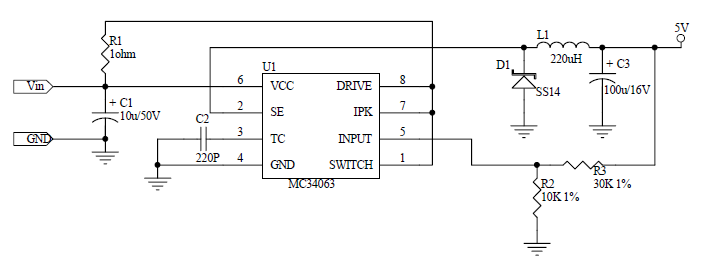

Ниже приведена схема:
Примечания:
- U1 (MC35063) - очень популярная микросхема-преобразователь производства ON Semiconductor.
- R1 очень важен. Его номинал всего 1 (один!) Ом, но мы настоятельно не рекомендуем его опускать.
- R2 и R3 с допуском «1%» (высокая точность), потому что они задают выходное напряжение источника питания.
- Конденсаторы C1 и C3: не используйте SMD-конденсаторы, применяйте обычные алюминиевые электролитические конденсаторы с выводами. Это заметно снижает шум, который создаёт источник питания.
Это аналоговая схема, поэтому разводка платы важна. Приложите разумные усилия к «хорошей разводке».
Не обязательно подбирать точно такие же конденсаторы, диоды и т. п., которые Tibbo использует сейчас. Номера деталей приведены только для справки.
Совет | Идеально было бы посмотреть осциллографом, какой «меандр» формирует источник питания при низком и высоком входном напряжении. R1 можно подстроить, чтобы добиться более качественного (чистого) сигнала на конкретной разводке платы. Готовых рецептов здесь нет: просто попробуйте, что работает в вашей схеме. |
