#40-1~4, M1S: цифровой потенциометр (четыре номинала)

Синий модуль Tibbit M1S.

Назначение

цифровой потенциометр (версии на 5KΩ, 10KΩ, 50KΩ и 100KΩ)

Форм-фактор

M1S

Категория

модуль ввода-вывода

Особые требования: ---

Питание: 5V/10mA

Сочетается с: #19, #20, #21 (ограниченное применение)

См. также: ---

Подробности

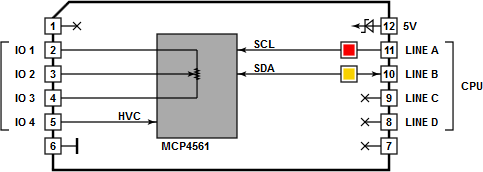

Tibbit #40 построен на микросхеме цифрового потенциометра MCP4561 производства Microchip. Разрядность микросхемы - 8 бит. Подробности работы смотрите в техническом описании Microchip.

Светодиоды

Установлены один красный и один жёлтый светодиод. Красный светодиод подключен к линии SCL интерфейса I²C, а жёлтый - к линии SDA.

Пример проекта

Работа с Tibbit #40 показана на тестовом проекте на Tibbo BASIC. Его можно найти здесь: https://github.com/tibbotech/CA-Test-Tibbit-40.
