Сканкод · дистрибьютор в РФ и СНГПодключение к DM9000A
RJ203A подключается напрямую к Ethernet-контроллеру DM9000A компании DAVICOM. В таблице ниже показаны соединения между DM9000A и интерфейсными площадками RJ203:
| DM9000A | RJ203A |
| RXI- (#30) | RX- (первый ряд, #2) |
| RXI+ (#29) | RX+ (первый ряд, #1) |
| TX0- (#33) | TX- (первый ряд, #5) |
| TX0+ (#34) | TX+ (первый ряд, #4) |
| AVDD (#28) | AVCC (первый ряд, #3) |
Не забудьте соединить и земли!

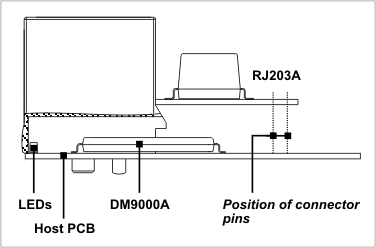

Чтобы в полной мере использовать уникальную конструкцию RJ203A, экономящую место, разместите DM9000A (и/или другие компоненты по своему усмотрению) под модулем. В корпусе модуля под разъёмом RJ45 есть значительная выемка. В ней можно разместить различные компоненты платы. Кроме того, корпус RJ203A сделан из полупрозрачного материала, поэтому в области выемки, рядом с передней стенкой RJ203A, можно разместить и необходимые светодиоды состояния. Тогда светодиоды будут видны сквозь полупрозрачную лицевую панель RJ203A. Вдоль этой передней стенки легко помещаются от четырёх до шести светодиодов.
