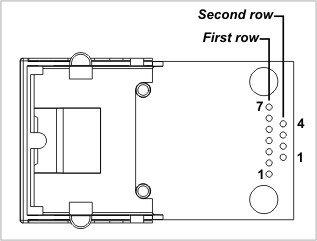

Интерфейсные контактные площадки

У RJ203A один ряд интерфейсных выводов.

Первый ряд площадок

Вывод	Назначение	Тип	Описание
#1	RX+	Выход	Порт Ethernet, положительная линия дифференциальной пары входного сигнала
#2	RX-	Выход	Порт Ethernet, отрицательная линия дифференциальной пары входного сигнала
#3	AVCC	Вход	«Чистый» выход питания 3.3V для цепей трансформатора
#4	TX+	Вход	Порт Ethernet, положительная линия дифференциальной пары выходного сигнала
#5	TX-	Вход	Порт Ethernet, отрицательная линия дифференциальной пары выходного сигнала
#6	---		<не используется>
#7	---		<не используется>
