Подключение к DM9000B

RJ203 подключается напрямую к Ethernet-контроллеру DM9000B компании DAVICOM. В таблице ниже показаны соединения между DM9000A и интерфейсными площадками RJ203:

Не забудьте соединить и земли!

Рядом с DM9000B необходимо разместить дополнительные пассивные компоненты, такие как резисторы и конденсаторы, и подключить их к линиям RX и TX. Подробности смотрите в техническом описании DM9000B.

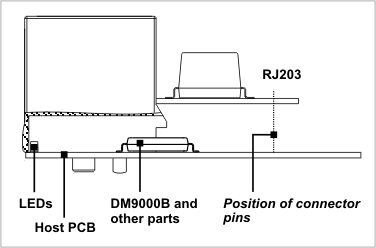

Чтобы в полной мере использовать уникальную конструкцию RJ203, экономящую место, разместите DM9000B (и/или любые другие компоненты по своему усмотрению) под модулем. В корпусе модуля под разъёмом RJ45 есть значительная выемка. В ней можно разместить различные компоненты платы. Кроме того, корпус RJ203 сделан из полупрозрачного материала, поэтому в области выемки, рядом с передней стенкой RJ203, можно разместить и необходимые светодиоды состояния. Тогда светодиоды будут видны сквозь полупрозрачную лицевую панель RJ203. Вдоль этой передней стенки легко помещаются от четырёх до шести светодиодов.
