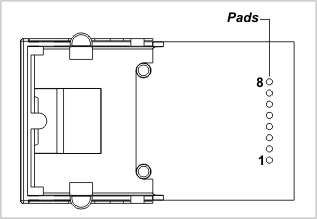

Интерфейсные контактные площадки
У RJ203 один ряд интерфейсных выводов.
| Вывод | Назначение | Тип | Описание |
| #1 | RX+ | Выход | Порт Ethernet, положительная линия дифференциальной пары входного сигнала |
| #2 | RX- | Выход | Порт Ethernet, отрицательная линия дифференциальной пары входного сигнала |
| #3 | AVCC | Вход | «Чистый» выход питания 1.8V для цепей трансформатора |
| #4 | --- | --- | --- |
| #5 | --- | --- | --- |
| #6 | GND | Земля | |
| #7 | TX+ | Вход | Порт Ethernet, положительная линия дифференциальной пары выходного сигнала |
| #8 | TX- | Вход | Порт Ethernet, отрицательная линия дифференциальной пары выходного сигнала |
