Сканкод · дистрибьютор в РФ и СНГИнформация для заказа и технические характеристики

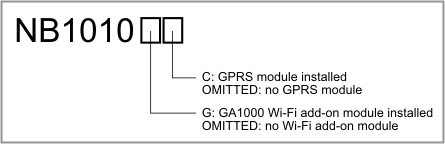

Схема нумерации устройств для NB1010 такова:
Все платы NB1010 оснащены флеш-памятью объёмом 1,024KB.
Устройства NB1010 без опций «G», «C» или «GC» Tibbo не поставляет. Если вам нужна плата только с Ethernet (без беспроводных опций), закажите вместо неё NB1000.
Примеры допустимых номеров моделей
| Номер модели | Описание |
| NB1010GC | Плата с интерфейсами Wi-Fi и GPRS |
| NB1010C | Плата с интерфейсом GPRS |
Внешняя антенна
Интерфейс Wi-Fi работает лучше с антенной. Без антенны Wi-Fi он всё равно работает (за счёт небольшой «чип»-антенны на модуле GA1000), но дальность действия снижается. Интерфейс GPRS без антенны не работает вообще. Поэтому приобретайте внешние антенны в соответствии с требованиями вашего приложения.
Аппаратные характеристики
| Интерфейс Ethernet | 10/100BaseT Ethernet, Auto-MDIX |
| Интерфейс Wi-Fi | Дополнительный, использует беспроводной модуль расширения GA1000 |
| Интерфейс GPRS | Дополнительный, использует модуль GPRS TELIT GC864 (www.telit.com) |
| Последовательные порты | Четыре порта, уровни CMOS |
| Возможности UART | Скорость до 921,600bps; чётность none/even/odd/mark/space и 7/8 бит на символ |
| Макс. ток нагрузки каждой линии ввода-вывода | 10mA |
| Генератор прямоугольных импульсов | 6Hz ~ 22.1184MHz, подключён к зуммеру |
| Часы реального времени (RTC) | 40 бит, приращение с частотой 128Hz |
| Резервный источник питания RTC | Суперконденсатор, поддерживает работу RTC примерно шесть дней |
| Тактовая частота | 11.0592MHz при выключенной PLL 88.4736MHz при включённой PLL |
| Флеш-память | 1,024KB; вся память за вычетом 64KB доступна для хранения приложения и данных Tibbo BASIC/C. Типичный ресурс записи - 100,000 циклов записи на сектор в 256 байт. См. предупреждение в разделе Флеш-память и EEPROM. |
| Память EEPROM | 2,048 байт, из них 2,020 байт доступно для хранения данных приложения. Типичный ресурс записи - около 1'000'000 циклов записи на сектор EEPROM в 16 байт. См. Продление и оценка срока службы EEPROM. |
| Напряжение питания | 10~18VDC |
| Рабочая температура | -30°C to +80°C |
| Рабочая относительная влажность | 10-90% |
| Размеры платы | 76x85mm |
| Диаметр выводов | 0.64mm |
Все характеристики могут быть изменены без предупреждения и приведены только для справки. Tibbo не несёт ответственности за ошибки в этом руководстве и не обязуется обновлять содержащуюся в нём информацию.
Считаете, что в таблице выше должны быть дополнительные данные? Не полагайтесь на догадки - обратитесь в Tibbo! Помните, что ответственность за все решения о применении продукции Tibbo и способе применения лежит на вас, нашем клиенте.
