Отладочный комплект EM510EV-W (с интерфейсной платой IB2).
Обратите внимание на ориентацию WA2000.
EM500EV-IB2 имеет разъём для Wi-Fi-модуля расширения WA2000, 1,024KB флеш-памяти и последовательный порт с ограниченными функциями (только линии RX, TX, CTS и RTS).
Подключение к WA2000 выполнено по принципиальной схеме из раздела Connecting WA2000 to Tibbo Devices. WA2000 поддерживается только модулем EM510.
Подключение к флеш-памяти выполнено по принципиальной схеме из раздела Flash Memory and EEPROM (документации по EM510).

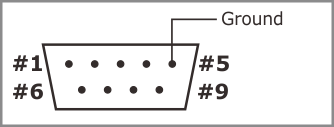

Линии интерфейса RS232 выведены на стандартный разъём DB9M:
| Контакт № (DB9M) | Линия R232 (DB9M) | Линия управления EM500 |
| 1 | --- | --- |
| 2 | RX (вход) | RX |
| 3 | TX (выход) | TX |
| 4 | --- | --- |
| 5 | СИСТЕМНАЯ ЗЕМЛЯ | |
| 6 | --- | --- |
| 7 | RTS (выход) | GPIO2/P0.2 |
| 8 | CTS (вход) | GPIO0/P0.0/INT0 |
| 9 | --- |
