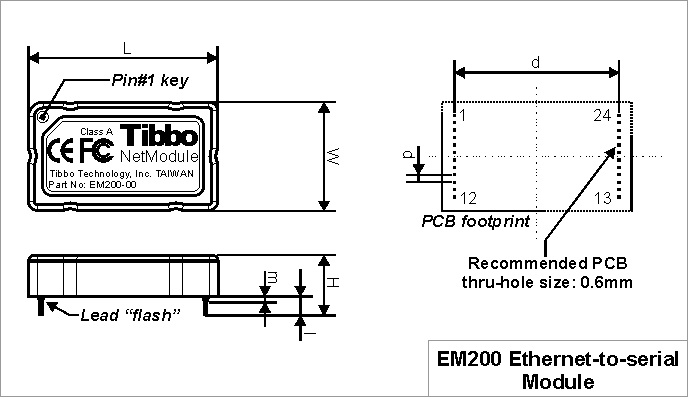

Механические размеры

L	Макс.	32.1	Длина модуля
W	Макс.	18.5	Ширина модуля
H	Макс.	7.3	Высота модуля
I	Мин.	2.2	Длина выводов
m	Макс.	0.5	Облой выводов
d	Средн.	28.0	Расстояние между рядами выводов
p	Средн.	1.27	Шаг выводов

Размеры приведены только для справки. Tibbo не несёт ответственности за ошибки в этом руководстве и не обязуется обновлять содержащуюся в нём информацию.
