Линии порта Ethernet

Порт Ethernet модуля EM1202 относится к типу 10/100BaseT. Во встроенной электронике EM1202 магнитных компонентов Ethernet нет, поэтому магнитные цепи нужно подключить снаружи к выводам TX+, TX-, RX+, RX- и AVCC. Вывод AVCC выдаёт чистое питание 2.5V для магнитных цепей, которые очень чувствительны к шумам. Также предусмотрена отдельная аналоговая земля (AGND). Обратите внимание на следующее:

• AVCC - это выход!
• Не соединяйте AVCC с выводом VCC (основное питание). Это подаст на вывод AVCC неправильное напряжение. Немедленного необратимого повреждения EM1202 это, судя по всему, не вызывает, но схема работать не будет, а последствия длительного перенапряжения на линии AVCC неизвестны.

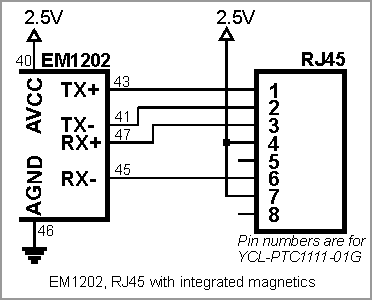

Можно использовать отдельную магнитную деталь (например, YCL-PH163112) или разъём RJ45 со встроенными магнитными компонентами (например, YCL-PTC1111-01G). Ниже приведена схема подключения разъёма YCL-PTC1111-01G со встроенными магнитными компонентами.

Важно, чтобы проводники на плате между выводами порта Ethernet модуля EM1202 и внешними магнитными цепями были как можно короче. Слишком длинные проводники могут привести к тому, что уровень шума от вашей платы превысит предельные значения излучения, установленные нормами FCC/CE. Кроме того, длинные линии Ethernet на плате делают её более уязвимой к повреждению электростатическим разрядом (ESD). Следуйте трём рекомендациям:

• Трассируйте TX+, TX-, RX+ и RX- так, чтобы они не пересекались.
• По возможности избегайте переходных отверстий (держите трассы на одной стороне платы).
• Соблюдайте более или менее одинаковое расстояние между трассами "+" и "-" каждой пары.

У EM1202 также есть две линии управления светодиодами состояния Ethernet.
