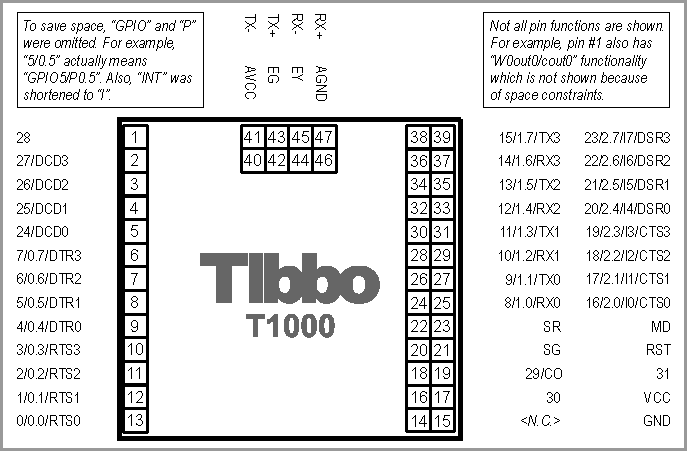

Назначение выводов ввода-вывода
| Вывод № | Назначение | Описание |
| 1(1,2) | GPIO28 | Линия ввода-вывода общего назначения 28 (не принадлежит ни одному 8-битному порту). |
| 2(1,2) | GPIO27 | Линия ввода-вывода общего назначения 27 (не принадлежит ни одному 8-битному порту). |
| 3(1,2) | GPIO26 | Линия ввода-вывода общего назначения 26 (не принадлежит ни одному 8-битному порту). |
| 4(1,2) | GPIO25 | Линия ввода-вывода общего назначения 25 (не принадлежит ни одному 8-битному порту). |
| 5(1,2) | GPIO24 | Линия ввода-вывода общего назначения 24 (не принадлежит ни одному 8-битному порту). |
| 6(1,2) | GPIO7/P0.7 | Линия ввода-вывода общего назначения 7 (P0.7). |
| 7(1,2) | GPIO6/P0.6 | Линия ввода-вывода общего назначения 6 (P0.6). |
| 8(1,2) | GPIO5/P0.5 | Линия ввода-вывода общего назначения 5 (P0.5). |
| 9(1,2) | GPIO4/P0.4 | Линия ввода-вывода общего назначения 4 (P0.4). |
| 10(1,2) | GPIO3/P0.3 | Линия ввода-вывода общего назначения 3 (P0.3). |
| 11(1,2) | GPIO2/P0.2 | Линия ввода-вывода общего назначения 2 (P0.2). |
| 12(1,2) | GPIO1/P0.1 | Линия ввода-вывода общего назначения 1 (P0.1). |
| 13(1,2) | GPIO0/P0.0 | Линия ввода-вывода общего назначения 0 (P0.0). |
| 14 | <No connection> | Этот вывод должен оставаться неподключённым. |
| 15 | GND | Общая земля системы. |
| 16(1,2) | GPIO30 | Линия ввода-вывода общего назначения 30 (не принадлежит ни одному 8-битному порту). |
| 17 | VCC | Положительный вход питания, номинал 3.3V, ±5%, максимальный потребляемый ток 300mA (100BaseT, PLL включена). |
| 18(1,2) | GPIO29/CO | Линия ввода-вывода общего назначения 29 (не принадлежит ни одному 8-битному порту); линия выхода прямоугольных импульсов. |
| 19(1,2) | GPIO31 | Линия ввода-вывода общего назначения 31 (не принадлежит ни одному 8-битному порту). |
| 20 | SG | Линия управления зелёным светодиодом состояния. |
| 21 | RST | Линия сброса, активный уровень - высокий. |
| 22 | SR | Линия управления красным светодиодом состояния. |
| 23 | MD | Вывод выбора режима. |
| 24(1,2) | GPIO8/P1.0/RX0 | Линия ввода-вывода общего назначения 8 (P1.0); входы RX, W1 и din последовательного порта 0. |
| 25(1,2,3) | GPIO16/P2.0/INT0 | Линия ввода-вывода общего назначения 16 (P2.0); линия прерывания 0. |
| 26(1,2) | GPIO9/P1.1/TX0 | Линия ввода-вывода общего назначения 9 (P1.1); выходы TX, W1 и dout последовательного порта 0. |
| 27(1,2,3) | GPIO17/P2.1/INT1 | Линия ввода-вывода общего назначения 17 (P2.1); линия прерывания 1. |
| 28(1,2) | GPIO10/P1.2/RX1 | Линия ввода-вывода общего назначения 10 (P1.2); входы RX, W1 и din последовательного порта 1. |
| 29(1,2,3) | GPIO18/P2.2/INT2 | Линия ввода-вывода общего назначения 18 (P2.2); линия прерывания 2. |
| 30(1) | GPIO11/P1.3/TX1 | Линия ввода-вывода общего назначения 11 (P1.3); выходы TX, W1 и dout последовательного порта 1. |
| 31(1,2,3) | GPIO19/P2.3/INT3 | Линия ввода-вывода общего назначения 19 (P2.3); линия прерывания 3. |
| 32(1,2) | GPIO12/P1.4/RX2 | Линия ввода-вывода общего назначения 12 (P1.4); входы RX, W1 и din последовательного порта 2. |
| 33(1,2,3) | GPIO20/P2.4/INT4 | Линия ввода-вывода общего назначения 20 (P2.4); линия прерывания 4. |
| 34(1,2) | GPIO13/P1.5/TX2 | Линия ввода-вывода общего назначения 13 (P1.5); выходы TX, W1 и dout последовательного порта 2. |
| 35(1,2,3) | GPIO21/P2.5/INT5 | Линия ввода-вывода общего назначения 21 (P2.5); линия прерывания 5. |
| 36(1,2) | GPIO14/P1.6/RX3 | Линия ввода-вывода общего назначения 14 (P1.6); входы RX, W1 и din последовательного порта 3. |
| 37(1,2,3) | GPIO22/P2.6/INT6 | Линия ввода-вывода общего назначения 22 (P2.6); линия прерывания 6. |
| 38(1,2) | GPIO15/P1.7/TX3 | Линия ввода-вывода общего назначения 15 (P1.7); выходы TX, W1 и dout последовательного порта 3. |
| 39(1,2,3) | GPIO23/P2.7/INT7 | Линия ввода-вывода общего назначения 23 (P2.7); линия прерывания 7. |
| 40 | AVCC | "Чистый" выход питания 2.5V для магнитных компонентов. |
| 41 | TX- | Порт Ethernet, отрицательная линия дифференциальной выходной пары. |
| 42 | EG | Линия управления зелёным светодиодом состояния Ethernet. |
| 43 | TX+ | Порт Ethernet, положительная линия дифференциальной выходной пары. |
| 44 | EY | Линия управления жёлтым светодиодом состояния Ethernet. |
| 45 | RX- | Порт Ethernet, отрицательная линия дифференциальной входной пары. |
| 46 | AGND | Аналоговая земля. |
| 47 | RX+ | Порт Ethernet, положительная линия дифференциальной входной пары. |
- Эта линия допускает уровни 5V и может подключаться напрямую к устройствам 5V CMOS.
- Эта линия может служить линией RTS/Wout/cout последовательного порта (если это не мешает другим функциям).
- Эта линия может служить линией CTS/W0&1in/cin последовательного порта (если это не мешает другим функциям).
Дополнительные материалы
Дополнительную информацию об аппаратных средствах EM1202 см. в этих разделах:
