В DS1206 есть многоканальный порт RS232. Внутри DS1206 четыре независимых последовательных порта, и у каждого из них потенциально могут быть свои линии RX, TX, CTS, RTS, DSR и DTR. Физически же порт RS232 в DS1206 имеет три выходные и четыре входные линии. Гибкое отображение линий позволяет выбрать, как будут использоваться эти входы и выходы.
Приложение Serial-over-IP, поставляемое с DS1206, определяет 15 вариантов отображения. Они приведены в таблице ниже:
| Вариант отображения | Доступные сигналы | Контакты разъёма DB9M | Недостающая линия | ||||||
| #2 | #3 | #8 | #7 | #6 | #4 | #1 | |||
| Вариант 0 | RX/TX/CTS/RTS/DSR/DTR | RX | TX | CTS | RTS | DSR | DTR | --- | --- |
| Вариант 1 | RX/TX/CTS/RTS/DSR/DTR + RX/tx | RX | TX | CTS | RTS | DSR | DTR | RX4 | tx4 |
| Вариант 2 | RX/TX/CTS/RTS + RX/TX + RX/tx | RX | TX | CTS | RTS | RX3 | TX3 | RX4 | tx4 |
| Вариант 3 | RX/TX/CTS/RTS + RX/TX/CTS/rts | RX | TX | CTS | RTS | RX3 | TX3 | CTS3 | rts3 |
| Вариант 4 | RX/TX/CTS/RTS + RX/TX/DSR/dtr | RX | TX | CTS | RTS | RX3 | TX3 | DSR3 | dtr3 |
| Вариант 5 | RX/TX/DSR/DTR + RX/TX + RX/tx | RX | TX | RX2 | TX2 | DSR | DTR | RX4 | tx4 |
| Вариант 6 | RX/TX/DSR/DTR + RX/TX/CTS/rts | RX | TX | RX2 | TX2 | DSR | DTR | CTS2 | rts2 |
| Вариант 7 | RX/TX/DSR/DTR + RX/TX/DSR/dtr | RX | TX | RX2 | TX2 | DSR | DTR | DSR2 | dtr2 |
| Вариант 8 | RX/TX + RX/TX + RX/TX + RX/tx | RX | TX | RX2 | TX2 | RX3 | TX3 | RX4 | tx4 |
| Вариант 9 | RX/TX/CTS/rts + RX/TX + RX/TX | RX | TX | RX2 | TX2 | RX3 | TX3 | CTS | rts |
| Вариант 10 | RX/TX/DSR/dtr + RX/TX + RX/TX | RX | TX | RX2 | TX2 | RX3 | TX3 | DSR | dtr |
| Вариант 11 | RX/TX/CTS/RTS + RX/tx/CTS/RTS | RX | TX | CTS | RTS | CTS4 | RTS4 | RX4 | tx4 |
| Вариант 12 | RX/TX/CTS/RTS + RX/tx/DSR/DTR | RX | TX | CTS | RTS | DSR4 | DTR4 | RX4 | tx4 |
| Вариант 13 | RX/TX/DSR/DTR + RX/tx/CTS/RTS | RX | TX | CTS4 | RTS4 | DSR | DTR | RX4 | tx4 |
| Вариант 14 | RX/TX/DSR/DTR + RX/tx/DSR/DTR | RX | TX | DSR4 | DTR4 | DSR | DTR | RX4 | tx4 |
В столбце «Доступные сигналы» показана комбинация линий ввода-вывода для каждого варианта. Например, вариант 0 задаёт стандартную конфигурацию последовательного порта с линиями RX, TX, CTS, RTS, DSR и DTR. Вариант 2 даёт один канал с линиями RX, TX, CTS и RTS, ещё один канал только с линиями RX и TX и третий канал с единственной линией RX. Линии TX у него «нет», потому что, как уже сказано, доступно всего три выхода. Поэтому такая линия показана серым цветом и строчными буквами (tx).

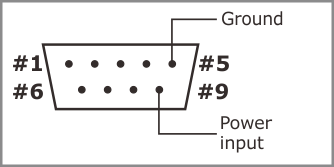

Обратите внимание: в DS1206 вывод 9 порта RS232 можно использовать как для питания самого DS1206, так и для питания подключённого последовательного устройства. Подробности см. в разделе Схема питания.
Дополнительные сведения по программированию последовательных портов см. в описании объекта ser.
