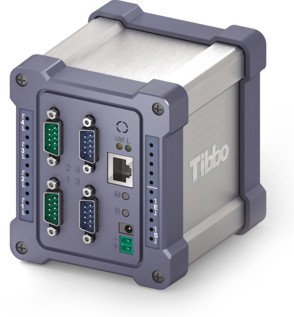

DS10xx

DS10xx - семейство промышленных контроллеров, программируемых на Tibbo BASIC/C.

DS10xx - универсальная платформа, хорошо подходящая для самых разных задач управления. Функциональность устройства определяется приложением Tibbo BASIC/C, которое создаёт (загружает) пользователь.

Все устройства семейства DS10xx имеют ряд общих особенностей.

Внутри каждое устройство содержит две основные платы: сетевую плату NB10x0 («NB») и интерфейсную плату IB100x («IB»), реализующую функции ввода-вывода. Эти платы соединены кабелем IC1000. На некоторых интерфейсных платах есть и вторая, «дополнительная» плата («SB»). Кроме того, есть две платы со светодиодами - LB1000 и LB1001. LB1000 крепится к NB10x0, а LB1001 подключается к IB100x.

В семейство DS10xx входят следующие устройства:

• DS10x0 (четыре порта RS232)
• DS10x2 (четыре порта RS232/422/485)
• DS10x3 (четыре изолированных порта RS232/422/485)
• DS10x4 (восемь аналоговых входов, четыре аналоговых выхода, порт RS232/485, два реле)
• DS10x5 (восемь входов с оптоизоляцией, шесть реле, порт RS232/485)

Если ни одно из стандартных устройств DS10xx вам не подходит, вы можете создать собственный контроллер с точно тем набором линий ввода-вывода, который нужен вашему проекту. Разработку и производство вашей «IB»-платы можно также заказать в Tibbo.

С входящей в комплект водонепроницаемой крышкой все устройства семейства DS10xx защищены от пыли и воды по IP68.

Возможности программирования

Устройства DS10xx работают под управлением Tibbo OS (TiOS). Ниже перечислены возможности, которые поддерживает их платформа программирования:

• Объекты:
• beep - генерирует мелодии зуммера
• button - отслеживает кнопку настройки
• fd - управляет файловой системой флеш-памяти и прямым доступом к секторам
• io - работает с линиями ввода-вывода, портами и прерываниями
• net - управляет портом Ethernet
• pat - «проигрывает» шаблоны на зелёном и красном светодиодах состояния
• ppp - обеспечивает доступ в Интернет через последовательный модем (GPRS, POTS и т.д.)
• pppoe - обеспечивает доступ в Интернет через модем ADSL
• romfile - упрощает доступ к файлам ресурсов (фиксированным данным)
• rtc - ведёт учёт даты и времени
• ser - отвечает за последовательные каналы
• sock - обмен данными через сокеты (до 16 сессий UDP, TCP и HTTP)
• ssi - реализует до четырёх каналов синхронного последовательного интерфейса (SSI), поддерживает SPI, I²C, clock/data и др.
• stor - обеспечивает доступ к EEPROM
• sys - отвечает за общие функции устройства
• wln - работает с интерфейсом Wi-Fi (требуется модуль расширения GA1000)
• Типы переменных: Byte, char, integer (word), short, dword, long, real, string, а также пользовательские массивы и структуры
• Группы функций: 27 строковых функций, восемь функций преобразования даты и времени, функции шифрования и вычисления хеша (AES128, RC4, MD5, SHA-1) и другие
