Межплатный кабель IC1000

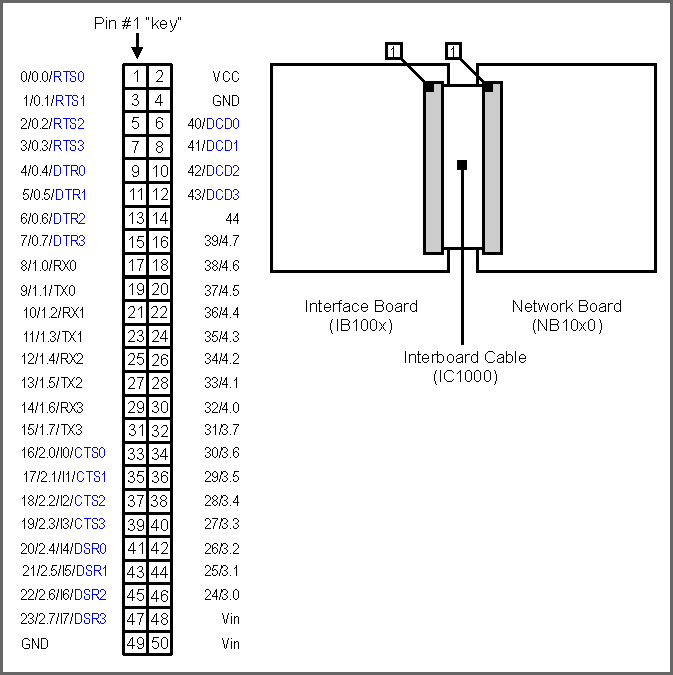

Платы NB10x0 и IB100x соединяются 50-жильным «межплатным кабелем». Его можно заказать как IC1000. На каждой плате есть 50-контактная гребёнка для концевой части кабеля. Тип гребёнки - 2x25, шаг 2.54mm. Назначение контактов разъёма показано ниже. Длина IC1000 составляет около 40mm (между разъёмами). Этот кабель поставляется с каждой платой NB10x0 (но не с платами IB100x).

1. Указанные функции выводов соответствуют функциям выводов модуля EM1000, установленного на плате NB10x0. Для экономии места «GPIO» и «P» опущены. Например, «17/2.1» на самом деле означает «GPIO17/P2.1». «I1» означает «INT1».
2. Показаны не все функции выводов. Например, у вывода №2 есть ещё функция «W0out/cout0», которой нет на схеме выше. Полное описание функций выводов см. в документации на EM1000.
