Режим single-destination

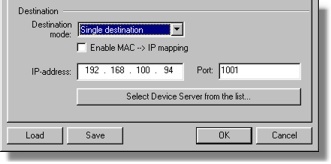

Режим single-destination выбирается пунктом «single destination» в выпадающем списке режима назначения (см. скриншот ниже). В этом режиме можно указать один конкретный DS, с которым VSP будет устанавливать исходящие соединения (если это разрешено режимом маршрутизации и выбранной опцией режима соединения).

Адрес целевого DS можно задать IP-адресом или MAC-адресом:

• Если флажок «Enable MAC-->IP mapping» не установлен, DS задаётся IP-адресом.
• Если флажок «Enable MAC-->IP mapping» установлен, DS задаётся MAC-адресом. Эта опция нужна, чтобы обмен между VSP и DS не зависел от IP-адреса DS. Если на DS включён DHCP (настройка DHCP (DH) равна 1 (enabled)), IP-адрес со временем может измениться, а MAC-адрес останется прежним.

При включённом mapping VSP при каждом обмене с DS «находит» его текущий IP-адрес. Процесс показан в следующем журнале Port Monitor:

12/17/03 17:11:00 - COM3 (INFO): Port opened

12/17/03 17:11:06 - COM3 (INFO): MAC --> IP mapping for MAC 0.2.3.4.61.189...ok, mapped to 192.168.100.92

12/17/03 17:11:06 - COM3 (INFO): Established TCP connection with node 192.168.100.92:1001

12/17/03 17:11:29 - COM3 (INFO): TCP connection closed

12/17/03 17:11:29 - COM3 (INFO): Port closed

--- IP-адрес DS изменился ---

12/17/03 17:17:03 - COM3 (INFO): Port opened

12/17/03 17:17:05 - COM3 (INFO): MAC --> IP mapping for MAC 0.2.3.4.61.189...ok, mapped to 192.168.100.91

12/17/03 17:17:05 - COM3 (INFO): Established TCP connection with node 192.168.100.91:1001

В приведённом примере IP-адрес DS изменился между сеансами связи, но VSP смог подключиться к тому же DS с помощью преобразования MAC→IP.

Поскольку VSP использует широковещательные UDP-запросы, чтобы «найти» DS с нужным MAC-адресом, функция MAC→IP mapping работает только для локальных серверов устройств, то есть устройств в том же сегменте сети, что и ПК с VSP*.

Также в разделе назначения свойств VSP задаётся номер порта на DS. Он должен совпадать с номером, указанным в настройке Port Number (DP) целевого DS.

Вместо ручного ввода данных назначения можно нажать кнопку «Select Device Server from the list...» и выбрать DS из списка. Эта кнопка открывает окно, похожее на главное окно DS Manager. По сути это и есть DS Manager с двумя отличиями:

• Есть дополнительная кнопка Select. Чтобы выбрать DS как назначение для VSP, щёлкните по нему в списке устройств и нажмите Select. Можно также дважды щёлкнуть по DS в списке.
• В выпадающем списке режима доступа нет режима COM access. Причина в том, что здесь выбирается сетевое назначение для VSP, поэтому целевой DS должен быть выбран из устройств, доступных по сети!

Когда вы выбираете DS из списка, VSP Manager сам включает или выключает MAC→IP mapping:

• Mapping выключается, если DS не локальный (независимо от того, включён ли на нём DHCP).
• Mapping выключается, если DS локальный, но DHCP на нём выключен.
• Mapping включается, если DS локальный и DHCP на нём включён.

Кроме того, при выборе DS из списка порт назначения устанавливается автоматически в значение, заданное настройкой Port Number (DP) выбранного DS.

* Под сегментом сети понимается, что между ПК и остальными устройствами сегмента есть только сетевые концентраторы (без маршрутизаторов, мостов, межсетевых экранов и т.п.). Широковещательные сообщения не проходят через маршрутизаторы и не достигают серверов устройств, расположенных за ними.
