Подключение RJ203 к DM9000A

Модуль RJ203 подключается напрямую к Ethernet-контроллеру DAVICOM DM9000B. В таблице ниже показаны соединения между DM9000B и контактными площадками RJ203:

Не забудьте подключить и земли!

Дополнительные пассивные компоненты, такие как резисторы и конденсаторы, также нужно разместить рядом с DM9000B и подключить к линиям RX и TX. Подробная информация приведена в техническом описании DM9000B.

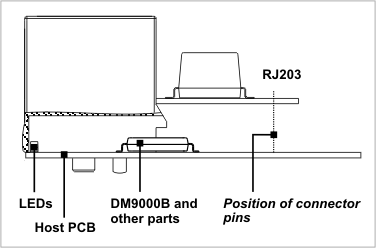

Чтобы в полной мере использовать уникальную конструкцию RJ203, которая экономит место, разместите DM9000B (и/или другие компоненты по вашему усмотрению) под модулем. В корпусе модуля под разъёмом RJ45 есть значительная выемка. Эту область можно использовать для размещения различных компонентов платы. Кроме того, корпус RJ203 выполнен из полупрозрачного материала, поэтому светодиоды состояния также можно разместить внутри выемки, рядом с передней стенкой RJ203. Так светодиоды будут видны через полупрозрачную переднюю грань RJ203. Вдоль этой стенки легко помещаются четыре-шесть светодиодов.
