Режим автообнаружения

Режим автообнаружения выбирается пунктом «Local Device Servers (Auto-discovery by broadcast)» в раскрывающемся списке режимов доступа в верхней части главного окна DS Manager.

В этом режиме DS Manager автоматически находит все локальные серверы устройств*. Серверы устройств, расположенные за маршрутизаторами (удаленные серверы устройств), DS Manager автоматически обнаружить не может, потому что широковещательные UDP-датаграммы, которые используются для поиска серверов устройств в сети, не проходят через маршрутизаторы. Для работы с удаленными серверами устройств следует использовать режим адресной книги.

Все найденные серверы устройств выводятся в списке устройств. Каждый DS однозначно идентифицируется по своему MAC-адресу, который отличается у каждого выпущенного DS. Список устройств корректно отображает все локальные серверы устройств, даже если у некоторых из них одинаковый IP-адрес, а также устройства с недоступным IP-адресом. Для доступа к локальным серверам устройств в режиме автообнаружения не требуется правильно настроенный IP-адрес (подробнее см. в разделе широковещательный доступ).

Список устройств обновляется при каждом нажатии кнопки Refresh. В список попадают только серверы устройств, которые ответили на запрос DS Manager; DS Manager не «запоминает» результаты предыдущих обновлений. Область состояния под списком устройств выводит расширенную информацию о состоянии DS, выбранного в списке.

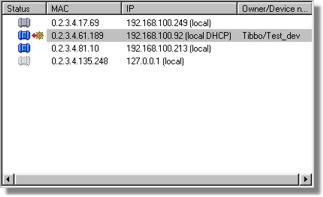

В режиме автообнаружения список устройств содержит следующие поля:

• Значок состояния DS. Подробнее см. в разделе значки состояния DS.
• MAC-адрес DS. Однозначно идентифицирует каждый DS в списке именно MAC-адрес, а не IP-адрес.
• IP-адрес DS. Комментарий рядом с IP-адресом показывает, что устройство локальное (это одинаково для всех устройств в списке, так как режим автообнаружения показывает только локальные серверы устройств). Если DS работает с включенным DHCP, рядом с IP-адресом также выводится пометка «DHCP» (как в строке 2 снимка выше). Как видно из снимка, правильный IP-адрес для обнаружения DS не требуется. IP-адрес в строке 4 недействителен, однако DS Manager видит и этот DS.
• Поля владельца и имени устройства выводят данные из настроек Owner Name (ON) и Device Name (DN) DS. Назначение этих настроек - упростить различение серверов устройств в списке устройств.

Список устройств в режиме автообнаружения сортируется по MAC-адресу, затем по IP-адресу. Порядок сортировки можно изменить, щелкнув по любому заголовку.

Информация для программистов:

При нажатии кнопки Refresh DS Manager отправляет широковещательную команду Echo (X). Эта команда доходит до всех локальных серверов устройств, даже до тех, у которых IP-адрес недоступен. В списке устройств показываются те, которые ответили на широковещательный запрос.

* То есть серверы устройств, расположенные в том же сегменте сети. Под сегментом сети понимается, что между ПК и всеми остальными устройствами сегмента есть только сетевые концентраторы (и нет маршрутизаторов, мостов, межсетевых экранов и т. п.).
