Маршрутизация по TCP-портам

Маршрутизация по портам доступна только для запросов от ведущих устройств Modbus TCP (и для ответов им).

Правила маршрутизации по портам редактируются на странице (вкладке) настроек маршрутизации по портам. При маршрутизации по портам можно включить до четырёх портов прослушивания на Modbus Gateway и указать назначение для каждого порта прослушивания (при необходимости с сдвигом ID).

Назначением для каждого порта прослушивания может быть:

• Один из четырёх доступных последовательных портов (каналов).

• Одно из четырёх ведомых устройств Modbus TCP в IP-сети. Отдельная страница (вкладка) - Настройки TCP-ведомых устройств - позволяет задать IP-адрес и порт для каждого из четырёх ведомых устройств Modbus TCP.

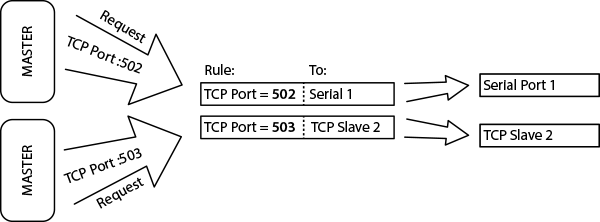

Например, можно задать следующее:

• Запросы на порт 502 направлять в последовательный порт 1;

• Запросы на порт 503 направлять в TCP-ведомое устройство 2.

Обратите внимание: маршрутизация по TCP-портам имеет более высокий приоритет, чем маршрутизация по Slave ID. То есть, если включены оба способа маршрутизации и дают противоречивые результаты, приоритет имеет маршрутизация по портам.
