Назначение выводов последовательного порта
DS1101 и DS1102 идентичны, за одним исключением: в DS1101 есть порт RS232, а в DS1102 - универсальный порт RS232/422/485.
В приведённых ниже распиновках рядом с «традиционными» функциями, такими как RTS и CTS, указаны дополнительные линии TX и RX (например, TX2 и RX2). Это потому, что последовательные порты устройств DS1101 и DS1102 предлагают несколько последовательных каналов.

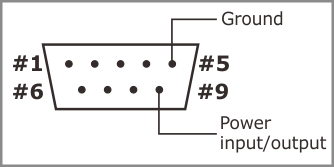

Последовательный порт DS1101
| #1 | RX4 (вход, обычно DCD) |
| #2 | RX (вход) |
| #3 | TX (выход) |
| #4 | TX3 (выход, обычно DTR) |
| #5 | Земля (GND) |
| #6 | RX3 (вход, обычно DSR) |
| #7 | TX2 (выход, обычно RTS) |
| #8 | RX2 (вход, обычно CTS) |
| #9 | Вход/выход питания («12VDC»)* |
- Через этот вывод можно питать подключённое последовательное устройство: внутреннее реле передаёт питание, поступающее на разъём питания, на вывод 9 последовательного порта. Включить или выключить этот выход питания позволяет настройка Power on Pin 9. Также DS1101 можно питать через этот вывод, если подключённое последовательное устройство подаёт питание на вывод 9.

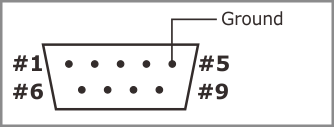

Последовательный порт DS1102
| RS232 | RS422 | RS485 | |
| #1 | <нет подключения> | TX2- (выход, обычно RTS-) | <нет подключения> |
| #2 | RX (вход) | RX- (вход) | RX- (вход) |
| #3 | TX (выход) | TX+ (выход) | TX+ (выход) |
| #4 | TX3 (выход, обычно DTR) | TX- (выход) | TX- (выход) |
| #5 | Земля (GND) | Земля (GND) | Земля (GND) |
| #6 | RX3 (вход, обычно DSR) | RX+ (вход) | RX+ (вход) |
| #7 | TX2 (выход, обычно RTS) | TX2+ (выход, обычно RTS+) | <нет подключения> |
| #8 | RX2 (вход, обычно CTS) | RX2+ (вход, обычно CTS+) | <нет подключения> |
| #9 | <нет подключения> | RX2- (вход, обычно CTS-) | <нет подключения> |
