На платах TEV-LBx расположены панели дисплеев. Tibbo поставляет три платы:
- TEV-LB0: панель WINSTAR WG12864A, чёрно-белый LCD 128x64 (контроллер SAMSUNG S6B0108)
- TEV-LB1: 4-битная OLED-панель RITDISPLAY RGS13128096, 128x96 (контроллер SOLOMON SSD1329)
- TEV-LB2: TFT-панель AMPIRE AM176220, 176x220 (контроллер HIMAX HX8309)
Вы можете выбрать, какая плата дисплея будет установлена в вашем EM1000TEV. Подробности см. в разделе Информация для заказа.
Разъём платы TEV-LBx

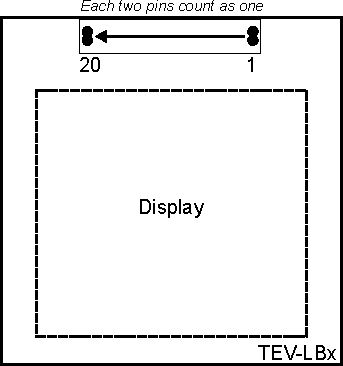

Платы TEV-LBx подключаются к материнской плате TEV-MB0 через разъём 2x20 контактов. Каждые два контакта разъёма объединены для лучшего электрического соединения, поэтому фактически разъём имеет 20 линий.
| Контакт № | Назначение |
| 1 | VIN (12V) |
| 2 | 5V |
| 3 | 3.3V |
| 4 | GND |
| 5 | GPIO48* |
| 6 | GPIO47* |
| 7 | GPIO46* |
| 8 | GPIO39/P4.7* |
| 9 | GPIO38/P4.6* |
| 10 | GPIO37/P4.5* |
| 11 | GPIO36/P4.4* |
| 12 | GPIO35/P4.3* |
| 13 | GPIO34/P4.2* |
| 14 | GPIO33/P4.1* |
| 15 | GPIO32/P4.0* |
| 16 | GPIO44* |
| 17 | GPIO43* |
| 18 | GPIO42* |
| 19 | GPIO41* |
| 20 | GPIO40* |
* Выводы ввода-вывода модуля EM1000
