TEV-IB1

На плате TEV-IB1 расположены три реле и три оптически изолированных входа. Общий, нормально замкнутый и нормально разомкнутый контакты каждого реле выведены на клеммную колодку. Шесть светодиодов состояния на плате показывают состояние реле и оптовходов.

Реле коммутируют нагрузку до 24V/1A. Это значение справедливо только для неиндуктивной нагрузки! Для индуктивной нагрузки максимально допустимый ток падает примерно до 200mA. Светодиоды состояния 4~6 показывают состояние реле. Светодиод горит, когда соответствующее реле активировано.

У каждого оптически изолированного входа есть пара контактов (+) и (-), между которыми включены последовательный резистор 330Ω и светодиод оптопары. Вход срабатывает при разности напряжений около 4V и принимает входное напряжение до 24V. Оба контакта, (+) и (-), изолированы от остальной системы. Светодиоды состояния 1~3 показывают состояние входов. Светодиод горит, когда через соответствующий вход течёт ток и вход «сработал».

Входы 1~3 можно использовать для подключения внешних датчиков. Кроме того, входы 1 и 2 позволяют подключить считыватель карт Wiegand или считыватель с сигналами clock/data. Подробности см. ниже.

Связанные линии ввода-вывода EM1000

1. Номер контакта на разъёме TEV-IB1.
2. Портов четыре, поэтому для каждого порта линии независимы. Например, «TX» означает «TX0» для порта 1, «TX1» для порта 2 и т.д.
3. Чтобы активировать реле, установите линию GPIO модуля EM1000 в LOW (не забудьте настроить эту линию как выход).
4. Линия GPIO модуля EM1000 будет в состоянии LOW, пока через вход течёт ток.

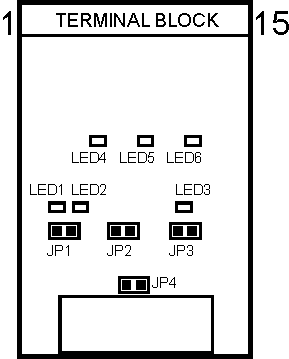

Клеммная колодка

Подключение считывателя карт

Возможность обрабатывать выходной сигнал считывателя Wiegand или clock/data - уникальная особенность последовательных портов EM1000. Подробности см. в документации по объекту ser.

Чтобы подключить считыватель clock/data, соедините выход DATA считывателя с положительной линией входа 1 платы TEV-IB1, а выход CLOCK - с положительной линией входа 2. Объедините отрицательные линии входов 1 и 2 и подключите их к линии земли считывателя. Перемычку JP4 оставьте разомкнутой.

Чтобы подключить считыватель Wiegand, соедините выход W0 считывателя с положительной линией входа 1 платы TEV-IB1, а выход W1 - с положительной линией входа 2. Объедините отрицательные линии входов 1 и 2 и подключите их к линии земли считывателя. Замкните перемычку JP4.

У большинства считывателей Wiegand выходы с открытым коллектором, поэтому на их выходы W0 и W1 может понадобиться установить подтягивающие резисторы к питанию.

Перемычка JP4 объединяет сигналы W0 и W1 - это необходимо для работы последовательного порта EM1000 в режиме Wiegand.

Перемычки JP1~3 оставьте разомкнутыми.
