Режим Clock/Data

В режиме clock/data последовательный порт может принимать данные напрямую от любого устройства с интерфейсом clock/data, или «магнитной полосы» (magstripe), например считывателя карт. Порт также может выдавать данные в формате clock/data, как будто он сам является считывателем карт. Интерфейсы magstripe и clock/data популярны в системах безопасности, контроля доступа, автоматизации и банковской сфере.

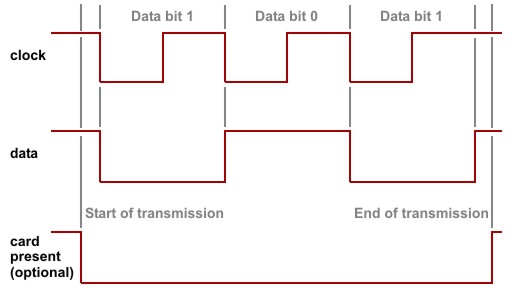

Стандартная передача clock/data показана ниже. Используются две линии данных: clock и data. Каждый отрицательный переход на линии clock отмечает начало бита данных. Сами данные передаются по линии data. Когда на линии data LOW, это бит данных 1, и наоборот. Стандартных временных параметров clock/data не существует, а некоторые устройства, например немоторизованные считыватели магнитных карт, выдают данные с переменной скоростью (в зависимости от того, как быстро пользователь проводит картой).

Интерфейс magstripe отличается от clock/data только наличием третьей линии - card present («карта на месте»). На этой линии устанавливается LOW перед передачей данных и возвращается HIGH после её окончания. Для приёма данных последовательному порту линия card present не нужна. Как и в случае данных Wiegand, конец входящих данных определяется по времени, прошедшему с последнего отрицательного перехода на линии clock. Для передачи данных ваше приложение Tibbo BASIC/C может легко использовать в качестве линии card present любую обычную линию ввода-вывода.

В отличие от интерфейса Wiegand, формат данных интерфейса clock/data весьма стандартизирован, и его разновидности включают стандартные форматы данных для разных «дорожек» магнитной карты. Большинство устройств clock/data, с которыми вы действительно столкнётесь, не имеют отношения к магнитным картам, но терминология сохранилась.

Последовательный порт выдаёт сигналы clock/data по линиям cout и dout, а принимает данные по линиям cin и din. Когда последовательный порт находится в режиме clock/data, приложению не следует пытаться работать с выходами cout и dout напрямую через объект io..

Как последовательный порт отправляет и принимает «сырые» данные clock/data

Данные clock/data с разных «дорожек» кодируются по-разному. Кодирование определяет, как «сырые» биты данных обрабатываются и преобразуются в реальные данные. Чтобы обеспечить максимальную гибкость, а также сохранить стиль обработки данных, принятый в интерфейсе Wiegand, последовательный порт оставляет преобразование между «сырыми» и реальными данными вашему приложению. Порт только отправляет и принимает «сырые» данные, не проверяя и не преобразуя их содержимое.

Как поток clock/data хранится в буферах RX и TX последовательного порта

В режиме clock/data каждый байт данных в буфере передачи (TX) или приёма (RX) последовательного порта представляет один бит потока clock/data. Этот бит записывается в позицию младшего бита каждого байта в буфере. Для удобства приложения, когда последовательный порт принимает поток бит clock/data, он добавляет к каждому биту данных смещение 30Hex. Поэтому данные, записанные в буфер приёма (RX), могут состоять только из байтов 30H и 31H (они соответствуют ASCII-символам «0» и «1»). Благодаря этому, когда приложение считывает содержимое буфера приёма (RX) в строковую переменную, данные получаются «читаемыми» без дополнительных преобразований (ASCII-символы с кодами «0» и «1» были бы «нечитаемыми»).

Когда последовательный порт выдаёт поток clock/data, он берёт только бит 0 каждого байта в буфере передачи (TX). Остальные биты могут содержать любые данные. Например, в буфер передачи (TX) можно поместить строку из ASCII-символов «0» и «1», и они будут правильно интерпретированы как биты данных 0 и 1. Это, опять же, удобно для вашего приложения Tibbo BASIC/C.

Как последовательный порт передаёт поток clock/data

Временные параметры выдачи clock/data фиксированы, и приложение не может их изменить. Данные выдаются со скоростью 400µs/бит (и фаза LOW, и фаза HIGH тактового сигнала длятся по 200µs).

Как последовательный порт принимает поток clock/data

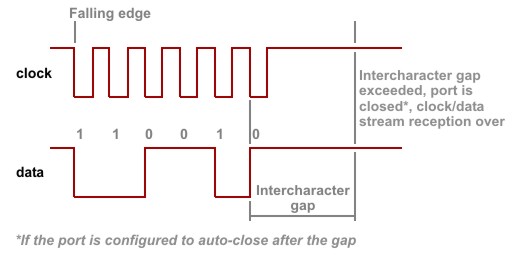

Последовательный порт не требует от входящего потока clock/data строгого соблюдения временных параметров. Порт просто регистрирует переходы из HIGH в LOW на линии clock. Обнаружив такой переход, порт проверяет состояние линии data. Если на ней HIGH, регистрируется бит данных 0; если LOW - бит данных 1.

Конец передачи clock/data определяется по тайм-ауту: для этого у последовательного порта есть специальное свойство - «межсимвольная задержка» (см. Настройки последовательного порта). Другое свойство, «автозакрытие», позволяет отключить последовательный порт после того, как задержка истекла. Тогда по окончании выдачи clock/data порт будет отключён, и новые данные не попадут в него, пока вы снова не включите порт.
