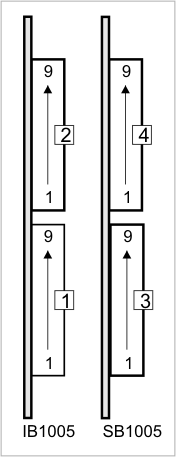

На IB1005 и SB1005 вместе имеется четыре клеммные колодки по девять контактов в каждой.
Клеммная колодка 1
| Контакт № | Назначение |
| 9 | Датчики 3 и 4, положительная линия (+) |
| 8 | Датчик 4, отрицательная линия (-) |
| 7 | Датчик 3, отрицательная линия (-) |
| 6 | Датчики 1 и 2, положительная линия (+) |
| 5 | Датчик 2, отрицательная линия (-) |
| 4 | Датчик 1, отрицательная линия (-) |
| 3 | Последовательный порт: RX (RS232); TX/RX- (RS485) |
| 2 | Последовательный порт: TX (RS232); TX/RX+ (RS485) |
| 1 | Системная (общая) земля |
Клеммная колодка 2
| Контакт № | Назначение |
| 9 | Датчик 8, положительная линия (+) |
| 8 | Датчик 8, отрицательная линия (-) |
| 7 | Датчик 7, положительная линия (+) |
| 6 | Датчик 7, отрицательная линия (-) |
| 5 | Датчик 6, положительная линия (+) |
| 4 | Датчик 6, отрицательная линия (-) |
| 3 | Датчик 5, положительная линия (+) |
| 2 | Датчик 5, отрицательная линия (-) |
| 1 | Vin (соединён со входом питания NB10x0) |
Клеммная колодка 3
| Контакт № | Назначение |
| 9 | Реле 3, нормально замкнутая линия |
| 8 | Реле 3, нормально разомкнутая линия |
| 7 | Реле 3, общая линия |
| 6 | Реле 2, нормально замкнутая линия |
| 5 | Реле 2, нормально разомкнутая линия |
| 4 | Реле 2, общая линия |
| 3 | Реле 1, нормально замкнутая линия |
| 2 | Реле 1, нормально разомкнутая линия |
| 1 | Реле 1, общая линия |
Клеммная колодка 4
| Контакт № | Назначение |
| 9 | Реле 6, нормально замкнутая линия |
| 8 | Реле 6, нормально разомкнутая линия |
| 7 | Реле 6, общая линия |
| 6 | Реле 5, нормально замкнутая линия |
| 5 | Реле 5, нормально разомкнутая линия |
| 4 | Реле 5, общая линия |
| 3 | Реле 4, нормально замкнутая линия |
| 2 | Реле 4, нормально разомкнутая линия |
| 1 | Реле 4, общая линия |
