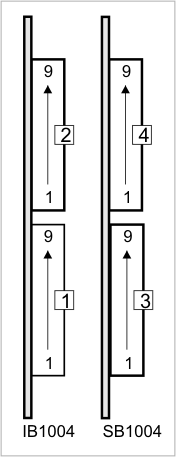

У плат IB1004 и SB1004 всего четыре клеммные колодки, по две на каждой плате. В каждой клеммной колодке девять клемм.
Клеммная колодка 1
| Клемма # | Назначение |
| 9 | Канал A/D 4, отрицательный вход (-) |
| 8 | Канал A/D 4, положительный вход (+) |
| 7 | Канал A/D 3, отрицательный вход (-) |
| 6 | Канал A/D 3, положительный вход (+) |
| 5 | Канал A/D 2, отрицательный вход (-) |
| 4 | Канал A/D 2, положительный вход (+) |
| 3 | Канал A/D 1, отрицательный вход (-) |
| 2 | Канал A/D 1, положительный вход (+) |
| 1 | Земля A/D (изолирована от остальной части устройства) |
Клеммная колодка 2
| Клемма # | Назначение |
| 9 | Канал A/D 8, отрицательный вход (-) |
| 8 | Канал A/D 8, положительный вход (+) |
| 7 | Канал A/D 7, отрицательный вход (-) |
| 6 | Канал A/D 7, положительный вход (+) |
| 5 | Канал A/D 6, отрицательный вход (-) |
| 4 | Канал A/D 6, положительный вход (+) |
| 3 | Канал A/D 5, отрицательный вход (-) |
| 2 | Канал A/D 5, положительный вход (+) |
| 1 | Земля A/D (изолирована от остальной части устройства) |
Клеммная колодка 3
| Клемма # | Назначение |
| 9 | Канал D/A 4, токовый выход |
| 8 | Канал D/A 4, выход по напряжению |
| 7 | Канал D/A 3, токовый выход |
| 6 | Канал D/A 3, выход по напряжению |
| 5 | Канал D/A 2, токовый выход |
| 4 | Канал D/A 2, выход по напряжению |
| 3 | Канал D/A 1, токовый выход |
| 2 | Канал D/A 1, выход по напряжению |
| 1 | Земля D/A (изолирована от остальной части устройства) |
Клеммная колодка 4
| Клемма # | Назначение |
| 9 | Реле 2, нормально разомкнутая линия |
| 8 | Реле 2, нормально замкнутая линия |
| 7 | Реле 2, общая линия |
| 6 | Реле 1, нормально разомкнутая линия |
| 5 | Реле 1, нормально замкнутая линия |
| 4 | Реле 1, общая линия |
| 3 | Последовательный порт: TX (RS232); TX/RX+ (RS485) |
| 2 | Последовательный порт: RX (RS232); TX/RX- (RS485) |
| 1 | Системная (общая) земля |
