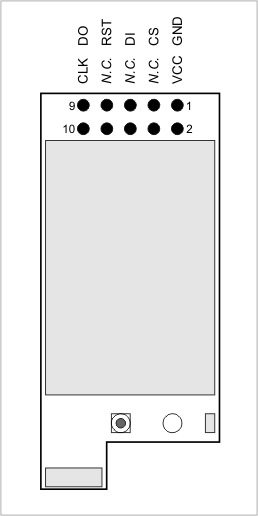

Назначение контактов разъёма
Назначение выводов ввода-вывода
| Вывод № | Назначение | Описание |
| 1 | GND | Земля системы. |
| 2 | VCC | Положительный вход питания, номинал 3.3V, ±5%. |
| 3 | CS | Выбор микросхемы, активный низкий уровень (вход*). |
| 4 | N.C. | Не подключён. |
| 5 | DI | Порт SPI, входные данные (вход*, должен быть соединён с линией DO хост-устройства Tibbo). |
| 6 | N.C. | Не подключён. |
| 7 | RST | Сброс, активный низкий уровень (вход*). |
| 8 | N.C. | Не подключён. |
| 9 | DO | Порт SPI, выходные данные (выход*, должен быть соединён с линией DI хост-устройства Tibbo). |
| 10 | CLK | Порт SPI, тактовый сигнал (вход*). |
* Относительно GA1000
