Это устаревший (legacy) продукт. Информация приведена в том виде, в каком она была задокументирована изначально, с отдельными исправлениями и правками для ясности и стиля.

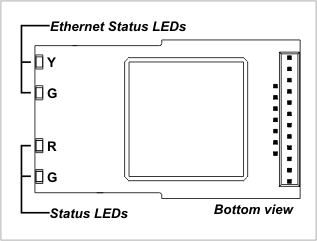

У EM203A четыре встроенных светодиода состояния. Светодиоды удачно расположены на краю платы модуля. В крышке вашего изделия можно сделать небольшое окно или отверстие, чтобы светодиоды EM203A были видны снаружи. Если EM203A используется вместе с модулем RJ203A, светодиоды состояния видны через прозрачную часть корпуса RJ203A.
Встроенные светодиоды выполняют следующие функции:
• Жёлтый светодиод состояния Ethernet включается, когда EM203A устанавливает соединение с концентратором на скорости 100Mb. Если соединение установлено на 10Mb, светодиод выключен.
• Зелёный светодиод состояния Ethernet включается, когда в модуль подключён «живой» кабель Ethernet. При приёме каждого пакета Ethernet светодиод ненадолго выключается.
• Красным и зелёным светодиодами состояния управляет прошивка EM203A.
У EM203A также есть четыре линии управления светодиодами, которые позволяют подключать внешние светодиоды параллельно встроенным.
