Питание, сброс, управление PLL и выбор режима

Питание

EM2001 потребляет около 100mA @ 3.3V (полная скорость, режим 100BaseT, все светодиоды на плате включены).

Питать EM2001 можно двумя способами.

Питание через стабилизатор

Импульсный стабилизатор на плате работает с входным напряжением 8V~20V и выдаёт ток, достаточный для питания EM2001 и модуля расширения Wi-Fi/BLE WA2000, а также внешних нагрузок с суммарным током до 1A.

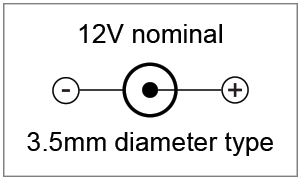

Чтобы использовать стабилизатор, подключите источник питания к разъёму питания или к выводам GND и VIN. Разъём питания и GND/VIN соединены параллельно, без диодов и каких-либо других элементов между ними.

Перед стабилизатором стоит один диод. Он защитит стабилизатор, если питание случайно подключить в обратной полярности.

Внешние нагрузки можно питать через вывод 3.3V. Когда плата питается через стабилизатор, этот вывод служит выходом питания. С установленным WA2000 доступен ток до 1A, без WA2000 - 1.3A.

Прямое питание 3.3V

EM2001 можно также питать через линии GND и 3.3V. В этом случае вывод 3.3V служит входом питания, а стабилизатор обходится. Источник 3.3V должен быть стабилизирован с точностью не хуже ±10%.

Сброс

Специальный внешний сброс не требуется. В EM2001 есть надёжная схема сброса при включении питания с обнаружением понижения напряжения. При желании к линии RST платы EM2001 можно подключить кнопку сброса или другую схему, формирующую сброс. Это позволит генерировать внешние сбросы. Линия RST активна при низком уровне. Если линия RST не используется, её можно оставить неподключённой.

Управление PLL

EM2001 может работать на трёх тактовых частотах (скоростях):

• Полная скорость: 120MHz (скорость по умолчанию после сброса)
• Средняя скорость: 43Mhz
• Низкая скорость: 16MHz

Тактовую частоту можно менять программно через объект sys.

Выбор режима

Назначение линии MD описано в разделе Кнопка настройки (MD) и линия MD.
