Основное и резервное питание

Гнездо питания EM1206EV рассчитано на «малые» штекеры диаметром 3.5mm. Используйте блок питания APR-P0011, APR-P0012 или APR-P0013 производства Tibbo либо аналогичный с номинальным выходным напряжением 12V. Номинальный ток блока питания должен быть не менее 500mA. В гнезде питания земля «снаружи», как показано на рисунке ниже.

Кроме того, плату можно питать через линию V_IN на разъёме расширения. Два диода на плате объединяют входы гнезда питания и V_IN в одну линию, которая идёт на импульсный стабилизатор. Чистое выходное напряжение 3.3V от стабилизатора питает EM1206EV, модуль EM1206 и, при необходимости, плату расширения, установленную в разъём беспроводного модуля расширения. Это питание 3.3V доступно и на разъёме расширения.

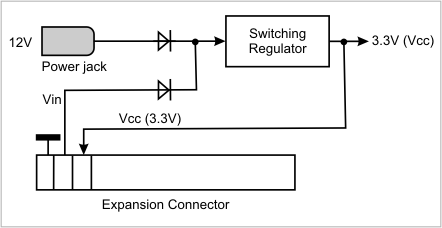

На следующем рисунке показана схема питания:

В модуле EM1206 есть часы реального времени (RTC) и отдельный вход VCCB для резервного питания, когда EM1206EV выключена. На EM1206EV резервное питание поступает от суперконденсатора на нижней стороне платы. Суперконденсатор заряжается почти мгновенно и при отсутствии основного питания поддерживает работу RTC примерно неделю.
