Линии порта Ethernet

Внимание

Существуют две разные схемы подключения трансформаторного модуля Ethernet: одна для исходной версии EM1000-...-00, другая для EM1000-...-01/-02.

Порт Ethernet модуля EM1000 имеет тип 10/100BaseT. Электроника EM1000 не включает трансформаторный модуль Ethernet, поэтому его схему нужно подключать снаружи к выводам TX+, TX-, RX+, RX- и AVCC. С вывода AVCC подаётся чистое питание для схемы трансформаторного модуля, очень чувствительной к шумам. Напряжение на выводе AVCC зависит от версии EM1000: 3.3V для -00 и 2.5V для -01/-02. В версиях -01/-02 добавлены отдельные выводы аналоговой земли AGND. В версии -00 отдельной аналоговой земли нет. Учтите следующее:

  • Вывод AVCC - это выход!
  • Не объединяйте AVCC с выводом VCC (основное питание). На -00 это контрпродуктивно, а на -01/-02 на вывод AVCC будет подано неверное напряжение. Судя по всему, это не вызывает немедленного необратимого повреждения версий -01/-02, но схема работать не будет, а последствия длительной перегрузки по напряжению на линии AVCC неизвестны.

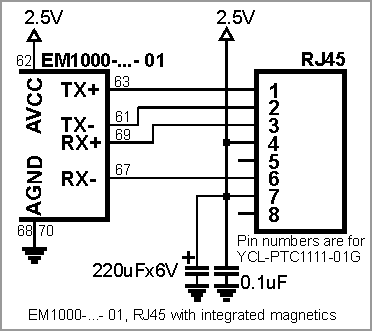

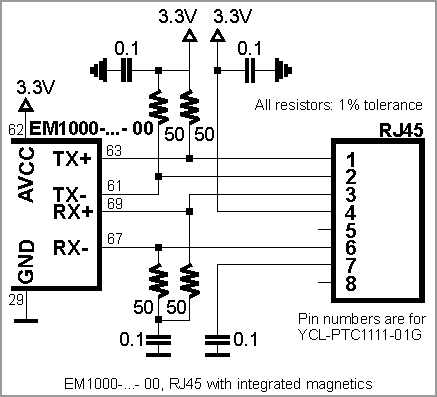

Можно использовать как отдельный трансформаторный модуль (например, YCL-PH163112), так и разъём RJ45 со встроенными трансформаторами (например, YCL-PTC1111-01G). Ниже приведены две схемы подключения на основе YCL-PTC1111-01G: одна для -00, другая для -01/-02.

Повторим: -00 - устаревшая версия, которую заменили на -01/-02. Если вы уже сделали плату под спецификации -00 и не хотите её менять, её легко доработать под -01/-02 (см. схему ниже):

  • Не устанавливайте четыре резистора 50Ω (на схеме они перечёркнуты).
  • Соедините проводом контакты 4 и 7 разъёма RJ45 (номера контактов указаны для YCL-PTC1111-01G).
  • Если возможно, найдите способ установить конденсатор 220µF. Схема будет работать и без него, но могут возникнуть проблемы с сертификацией FCC/CE.
  • Обратите внимание: один из конденсаторов 0.1 становится лишним, но это не страшно.
  • Всё вышесказанное исходит из того, что основная плата спроектирована правильно и выход AVCC модуля EM1000 не объединён с основной линией VCC. Если AVCC и VCC по ошибке были объединены, их придётся разделить: вывод AVCC в версиях -01/-02 выдаёт 2.5V, а это отличается от основного питания на выводе VCC, равного 3.3V. Судя по всему, подача 3.3V на вывод AVCC версий -01/-02 не вызывает немедленного необратимого повреждения устройства, но схема работать не будет, а последствия длительной перегрузки по напряжению на линии AVCC неизвестны.

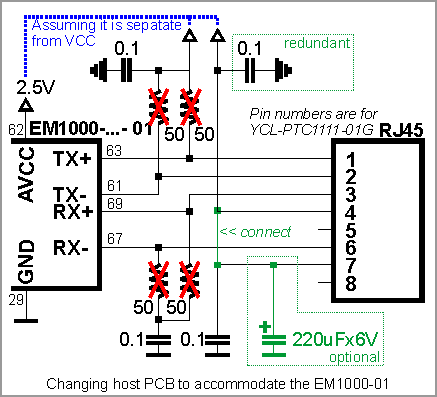

Принципиальная схема доработки основной платы под EM1000-...-01.

Важно, чтобы проводники на плате между выводами порта Ethernet модуля EM1000 и внешней схемой трансформаторного модуля были как можно короче. Слишком длинные проводники могут привести к тому, что уровень шума от вашей платы превысит максимально допустимые пределы излучения, установленные нормами FCC/CE. Кроме того, более длинные линии Ethernet на плате делают её более уязвимой к повреждению электростатическим разрядом (ESD).

У EM1000 есть также две линии управления светодиодами состояния Ethernet.
