Многоканальный последовательный порт

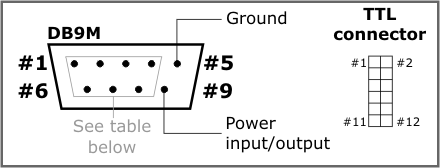

Внутри DS1206N четыре последовательных порта. У DS1206N-RS порт RS232 с разъёмом DB9M, а у устройств «-TM» и «-TS» последовательный порт с уровнями TTL доступен через разъём интерфейса TTL - стандартный штыревой разъём с шагом 2mm.

В DS1206N-RS реализованы три выхода и четыре входа. Каждый из трёх выходов можно использовать как линию TX последовательного порта или как управляющий выход, например RTS или DTR. Каждую из четырёх входных линий можно использовать как линию RX последовательного порта или как управляющий вход, например CTS или DSR.

С тремя выходами и четырьмя входами можно сказать, что DS1206N предлагает 3.5 последовательных «канала». Мы говорим «3.5 канала», а не «четыре канала», потому что у одного канала будет только линия RX и не будет линии TX (напомним, входов четыре, а выходов только три).

Назначение выводов разъёма интерфейса TTL следующее:

Подробнее об управлении последовательными портами и линиями ввода-вывода DS1206N см. объект ser. и объект io.

Приложение Serial-over-IP от Tibbo определяет 15 «вариантов распределения» - способов использования доступных линий ввода-вывода. Они приведены в таблице ниже:

В столбце «Доступные сигналы» для каждого варианта показана своя комбинация линий ввода-вывода. Например, вариант 0 задаёт стандартную конфигурацию последовательного порта с линиями RX, TX, CTS, RTS, DSR и DTR. Вариант 2 даёт один канал с линиями RX, TX, CTS и RTS, ещё один канал только с линиями RX и TX и ещё один канал с единственной линией RX. Линия TX «отсутствует», потому что, повторим, доступно всего три выхода. Поэтому эта линия показана серым цветом и строчными буквами (tx).

Обратите внимание, что на DS1206N вывод 9 порта RS232 можно использовать для питания DS1206N или для подачи питания на подключённое последовательное устройство. Подробности см. в разделе Организация питания.
