Сканкод · дистрибьютор в РФ и СНГКомплект DMK100 для монтажа на DIN-рейку и стену
Комплект DMK100 используется для монтажа последовательных серверов устройств DS100 и DS203 на стену или DIN-рейку. В комплект входит:
- Металлическая пластина - 1 шт.
- Монтажный кронштейн для DIN-рейки - 2 шт.
- Винт - 6 шт.
Установка DS100/DS203 на стену

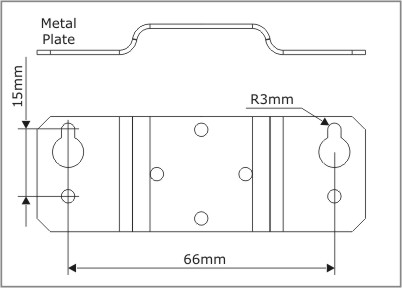

В металлической пластине две пары монтажных отверстий:
- Одно отверстие для постоянной установки
- Одно отверстие для лёгкого снятия
Закрепите металлическую пластину на DS100/DS202, как показано ниже.
Установка DS100/DS203 на DIN-рейку
Сначала соберите детали, как показано ниже.
Затем закрепите металлическую пластину на DS100/DS203, как показано ниже.
Защёлкните DS100/DS203 на DIN-рейке, как показано ниже.
Внимание
Будьте осторожны при снятии DS100/DS203 с DIN-рейки. Чрезмерное усилие может повредить монтажные кронштейны или ослабить их крепление.
