Подключение проводов

Подключение Cable Probes к устройствам TPS

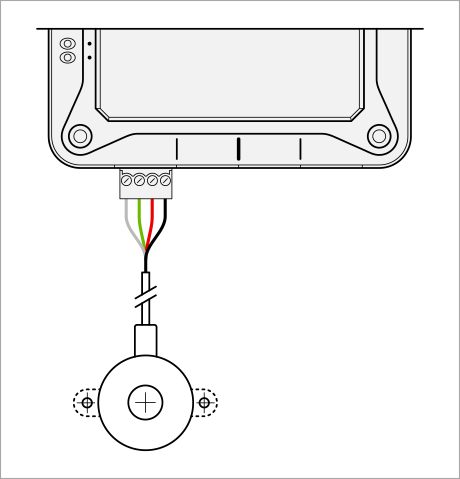

Такая схема подключения обеспечивает совместимость с Tibbit-модулями аналогичного назначения. Допустим, есть приложение на Tibbo BASIC/C, которое работает с Tibbit #29 (датчик температуры окружающей среды), установленным в слот S2 устройства TPS2. Если заменить этот Tibbit на Tibbit #21 (четыре клеммные колодки) и подключить к этой колодке Cable Probe #01, как показано выше, приложение будет работать без изменений. То же верно для других Cable Probes и их аналогов среди Tibbit-модулей.

Единственное, что в приложении может потребоваться изменить, - скорость обмена по I²C для Cable Probes 1~3. Кабель этих Cable Probes удаляет микросхемы датчиков от процессора, поэтому тактовую частоту I²C нужно снизить. Рекомендуется значение ssi.baudrate, равное 100.

Подключение Cable Probes к другому оборудованию

Хотя Cable Probes предназначены в первую очередь для устройств TPS, их можно подключать и к другому оборудованию. При подключении к оборудованию сторонних производителей не забудьте добавить подтягивающий резистор к питанию (около 2KΩ) на линию SCL у Cable Probes #1~3 (при подключении к устройствам TPS это не требуется).
